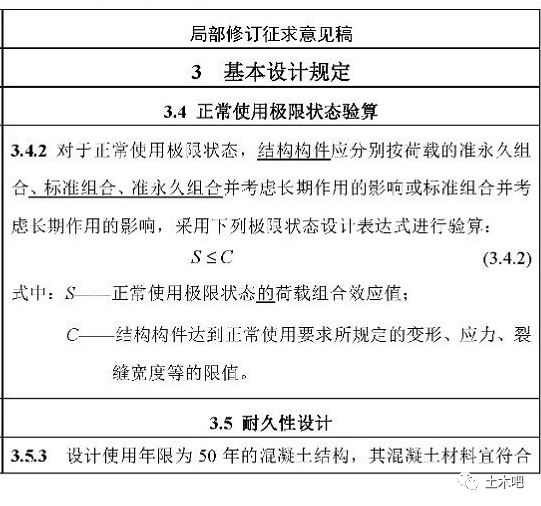

修改正常使用极限状态用语
▼
原条文
式中：s——正常使用极限状态荷载组合的效应设计值；
c——结构构件达到正常使用要求所规定的变形、应力、裂缝宽度和自振频率等的限值。

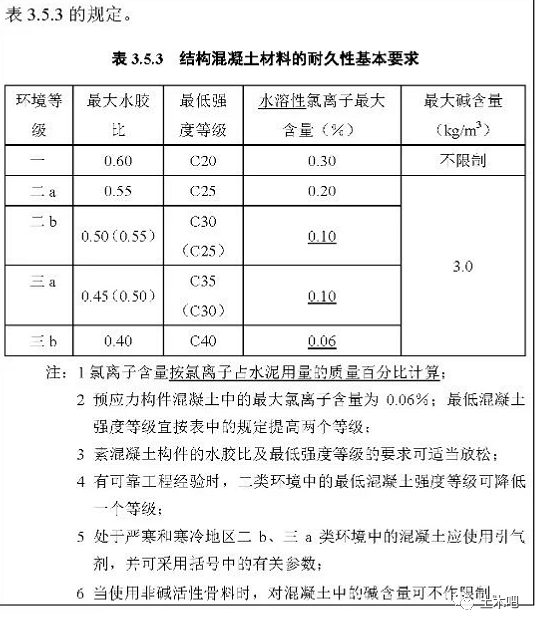

比值的胶凝材料改为水泥用量
▼
原条文

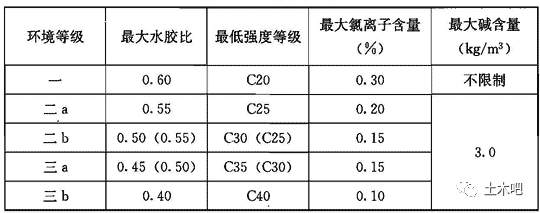

表3.5.3 结构混凝土材料的耐久性基本要求
注：1 氯离子含量系指其占胶凝材料总量的百分比；
2 预应力构件混凝土中的最大氯离子含量为0.06％；其最低混凝土强度等级宜按表中的规定提高两个等级；
3 素混凝土构件的水胶比及最低强度等级的要求可适当放松；
4 有可靠工程经验时，二类环境中的最低混凝土强度等级可降低一个等级；
5 处于严寒和寒冷地区二b、三a类环境中的混凝土应使用引气剂，并可采用括号中的有关参数；
6 当使用非碱活性骨料时，对混凝土中的碱含量可不作限制。

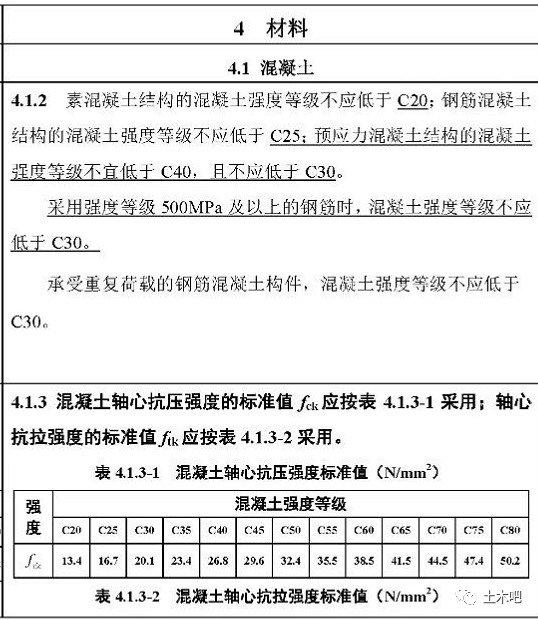

c15退出舞台
▼
原条文
承受重复荷载的钢筋混凝土构件，混凝土强度等级不应低于c30。
4.1.3 混凝土轴心抗压强度的标准值fck应按表4.1.3—1采用；轴心抗拉强度的标准值ftk应按表4.1.3—2采用。
表4.1.3-1混凝土轴心抗压强度标准值（n/mm2)

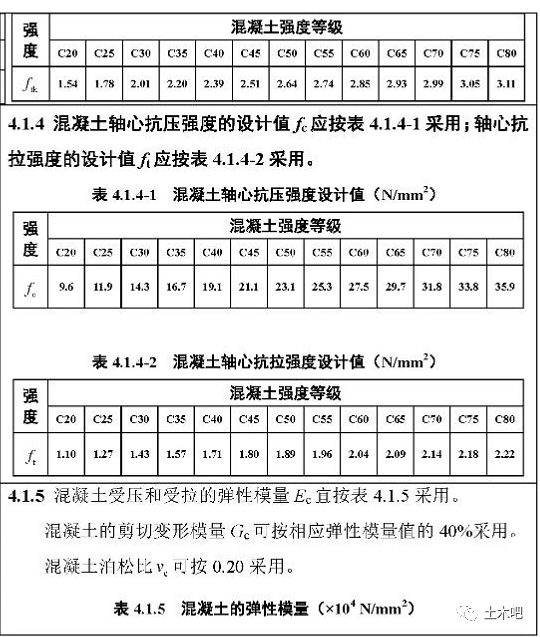

表4.1.3-2混凝土轴心抗拉强度标准值（n/mm2）
4.1.4 混凝土轴心抗压强度的设计值fc应按表4.1.4—1采用；轴心抗拉强度的设计值ft应按表4.1.4—2采用。
表4.1.4-1混凝土轴心抗压强度设计值（n/mm2)
表4.1.4-2混凝土轴心抗拉强度设计值（n/mm2）
4.1.5 混凝土受压和受拉的弹性模量ec宜按表4.1.5采用。
混凝土的剪切变形模量gc可按相应弹性模量值的40％采用。
混凝土泊松比vc可按0.2采用。
表4.1.5 混凝土的弹性模量（×104n/mm2）
注：1 当有可靠试验依据时，弹性模量可根据实测数据确定；
2 当混凝土中掺有大量矿物掺合料时，弹性模量可按规定龄期根据实测数据确定。

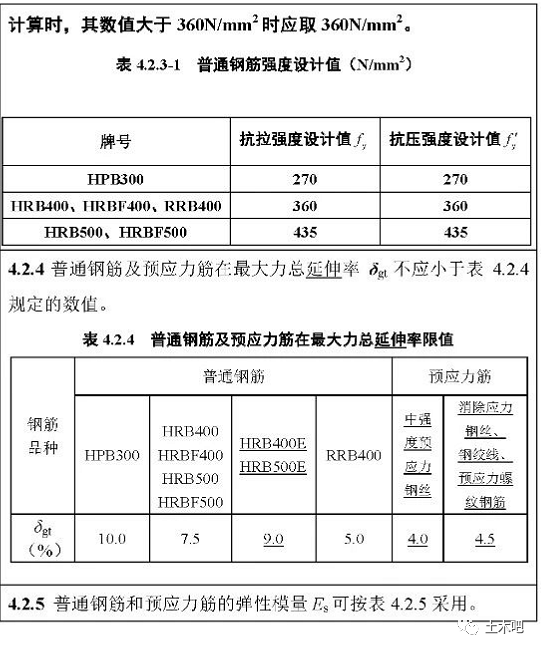

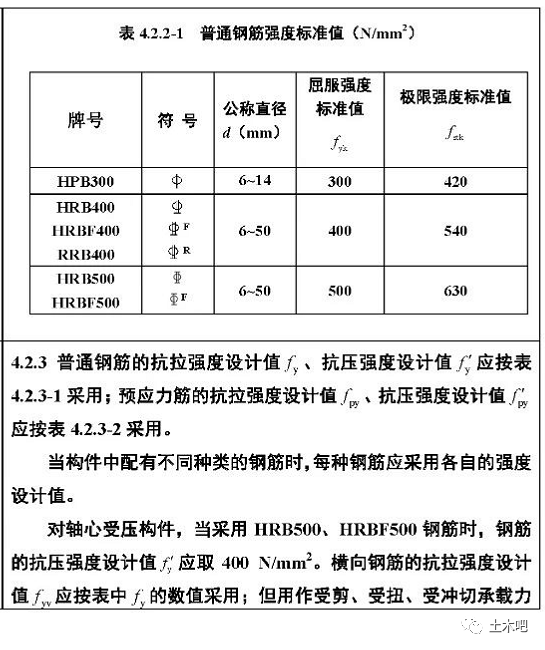

hrb335退出舞台
▼
让心情去旅行
1 纵向受力普通钢筋可采用hrb400、hrb500、hrbf400、hrbf500、hrb335、rrb400、hpb300钢筋；梁、柱和斜撑构件的纵向受力普通钢筋宜采用hrb400、hrb500、hrbf400、hrbf500钢筋；
2 箍筋宜采用hrb400、hrbf400、hrb335、hpb300、hrb500、hrbf500钢筋；
3 预应力筋宜采用预应力钢丝、钢绞线和预应力螺纹钢筋。

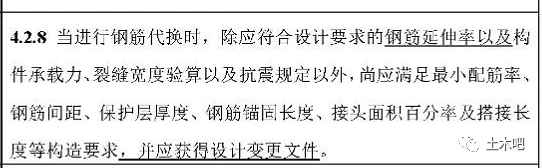

钢筋代换必须设计出变更
(责任必须设计来扛)
▼
原条文

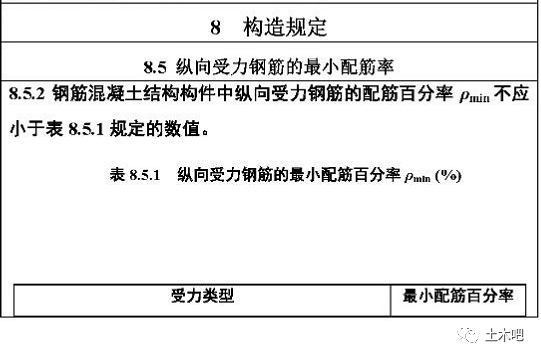

取消板类构件最小配筋率0.15的规定
▼
原条文

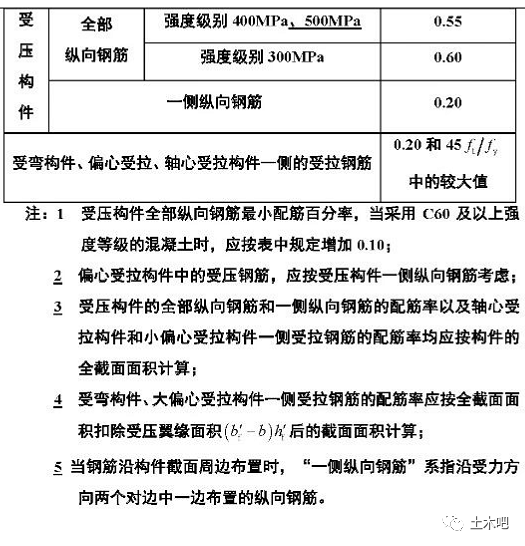

表8.5.1 纵向受拉钢筋的最小配筋百分率
（%）
注：1 受压构件全部纵向钢筋最小配筋百分率，当采用c60以上强度等级的混凝土时，应按表中规定增加0.10；
2 板类受弯构件（不包括悬臂板）的受拉钢筋，当采用强度等级400mpa、500mpa的钢筋时，其最小配筋率百分率应允许采用0.15和45 ft/fy中的较大值；
3 偏心受拉构件中的受压钢筋，应按受压构件一侧纵向钢筋考虑；
4 受压构件的全部纵向钢筋和一侧纵向钢筋的配筋率以及轴心受拉构件和小偏心受拉构件一侧受拉钢筋的配筋率均应按构件的全截面面积计算；
5 受弯构件、大偏心受拉构件一侧受拉钢筋的配筋率应按全截面面积扣除受压翼缘面积（
-b）
后的截面面积计算；
6 当钢筋沿构件截面周边布置时，“一侧纵向钢筋”系指沿受力方向两个对边中一边布置的纵向钢筋。
修改最小板厚要求
▼
原条文

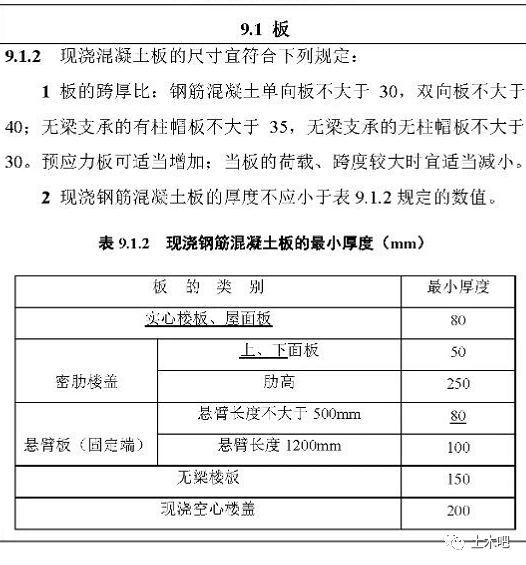

9.1.2 现浇混凝土板的尺寸宜符合下列规定：
1 板的跨厚比：钢筋混凝土单向板不大于30，双向板不大于40；无梁支承的有柱帽板不大于35，无梁支承的无柱帽板不大于30。预应力板可适当增加；当板的荷载、跨度较大时宜适当减小。
2 现浇钢筋混凝土板的厚度不应小于表9.1.2规定的数值。

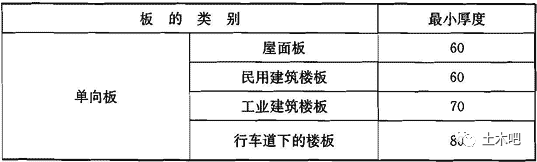

表9.1.2 现浇钢筋混凝土板的最小厚度（mm）
