基本规定——解读《gb55008-龙8long8手机登录

在建设部发布的最新gb55008-2021 混凝土结构通用规范中,其第2章接详细介绍了“混凝土结构基本规定”。

《gb55008-2021 混凝土结构通用规范》自2022年1月1日起实施。本规范为强制性工程建设规范,全部条文必须严格执行现行工程建设标准相关强制性条文同时废止。现行工程建设标准中有关规定与本规范不一致的,以本规范的规定为准。

注:“本条文说明不具备与规范正文同等的法律效力,仅供使用者作为理解和把握规范规定的参考。

2.0.1  混凝土结构工程应确定其结构设计工作年限、结构安全等级、抗震设防类别、结构上的作用和作用组合;应进行结构承载能力极限状态、正常使用极限状态和耐久性设计,并应符合工程的功能和结构性能要求。

小编注:这一条主要是设计相关。

2.0.2  结构混凝土强度等级的选用应满足工程结构的承载力、刚度及耐久性需求。对设计工作年限为50年的混凝土结构,结构混凝土的强度等级尚应符合下列规定;对设计工作年限大于50年的混凝土结构,结构混凝土的最低强度等级应比下列规定提高。

1  素混凝土结构构件的混凝土强度等级不应低于c20;钢筋混凝土结构构件的混凝土强度等级不应低于c25;预应力混凝土楼板结构的混凝土强度等级不应低于c30,其他预应力混凝土结构构件的混凝土强度等级不应低于c40;钢-混凝土组合结构构件的混凝土强度等级不应低于c30。

2  承受重复荷载作用的钢筋混凝土结构构件,混凝土强度等级不应低于c30。

3  抗震等级不低于二级的钢筋混凝土结构构件,混凝土强度等级不应低于c30。

4  采用500mpa及以上等级钢筋的钢筋混凝土结构构件,混凝土强度等级不应低于c30。

条文说明本条规定了混凝土结构选用混凝土强度等级的基本要求,与国家现行有关标准相比,最低强度等级要求有所提高。

混凝土结构的混凝土强度等级选用,应考虑工程结构特点,首先应满足结构的承载力、刚度及耐久性需求,由设计计算确定;其次要满足本条规定的最低强度等级要求,以保证工程结构的基本安全性及耐久性。

对设计工作年限为50年的混凝土结构的最低混凝土强度等级要求,多数指标比现行有关标准的规定有所提高,以适当提高混凝土结构的安全性及耐久性,落实我国倡导采用高强高性能混凝土、促进建筑业高质量发展的要求。主要表现在:【小编注设计和施工均需注意现在各结构最低混凝土强度等级】
1)素混凝土结构的混凝土最低强度等级由c15提高到c20钢筋混凝土结构的混凝土最低强度等级由c20提高到c25
2)对于预应力混凝土结构构件,混凝土强度等级c30是最低要求,主要适用于建筑结构的楼板等构件(包括预制叠合楼板的预制底板);对于其他预应力混凝土结构构件(比如桥梁结构以及建筑结构的梁、柱等),混凝土强度等级应提高,并不应低于c40。
3)对于钢-混凝土组合结构构件,为了更好发挥两种材料的效能,提出了混凝土强度等级不应低于c30的要求。
4)对于抗震等级不低于二级(包括现行标准中的二级、一级、特一级)的钢筋混凝土构件,提出了混凝土强度等级不应低于c30的要求,与现行标准相比,适当提高了二级抗震等级构件的要求。
5)对于采用500mpa及以上等级高强钢筋的混凝土结构,为了更好发挥高强钢筋的性能,混凝土的强度等级应相应提高,本条提出了不低于c30的要求,比现行标准c25的规定有所提高。

服役期混凝土结构的耐久性能与结构设计工作年限以及混凝土所暴露的环境条件有关。设计工作年限比50年更长的混凝土结构,因为结构的耐久性需求更高,所以结构混凝土的最低强度等级应进一步适当提高。

本条所说的素混凝土结构,一般不包含地下室或其他地下结构的素混凝土垫层;素混凝土垫层的最低混凝土强度等级应根据工程实际情况(包括地基的岩土力学性能等)确定。

2.0.3  混凝土结构用普通钢筋、预应力筋应具有符合工程结构在承载能力极限状态和正常使用极限状态下需求的强度和延伸率。

条文说明(节选)欧洲规范对于一般延性混凝土构件,普通钢筋的伸长率要求不小于7.5%。我国现行标准,对于热轧带肋钢筋、冷加工钢筋、预应力筋的最大力总延伸率都有相应规定;对于高延性要求的构件(例如受力后可能产生塑性饺的梁、柱、斜撑等杆状构件等),提出了最大力总延伸率不小于9%的更高要求。根据我国钢筋产品标准,将最大力总延伸率作为控制钢筋延性的指标。最大力总延伸率不受断口-颈缩区域局部变形的影响,反映了钢筋拉断前达到最大力(极限强度)时的均匀应变,故又称均匀伸长率。

小编注(此为某住宅工程结构设计说明节选部分)抗震等级为一、二、三级的框架和斜撑构件(含梯段),其纵向受力钢筋采用普通钢筋时,应采用牌号带”e”的普通钢筋,
钢筋的抗拉强度实测值屈服强度实测值的比值不应小于1.25;
钢筋的屈服强度实测值屈服强度标准值的比值不应大于1.3,且钢筋在最大拉力下的总伸长率实测值不应小于9%。
框架包括各类混凝土结构中的框架梁、框架柱、框支梁、框支柱及板柱一抗震墙的柱等,其抗震等级应根据国家现行相关标准由设计确定:斜撑构件包括伸臂桁架的斜撑、楼梯的梯段等,相关标准中未对斜撑构件规定抗震等级,当建筑中其他构件需要应用牌号带“e”钢筋时,则建筑中所有斜撑构件均应满足本条规定;对不做受力斜撑构件使用的简支预制楼梯,可不遵守本条规定;剪力墙及其边缘构件、筒体、楼板、基础不属于本条规定的范围

2.0.4  混凝土结构用普通钢筋、预应力筋及结构混凝土的强度标准值应具有不小于95%的保证率;其强度设计值取值应符合下列规定:

1  结构混凝土强度设计值应按其强度标准值除以材料分项系数确定,且材料分项系数取值不应小于1.4;

2  普通钢筋、预应力筋的强度设计值应按其强度标准值分别除以普通钢筋、预应力筋材料分项系数确定,普通钢筋、预应力筋的材料分项系数应根据工程结构的可靠性要求综合考虑钢筋的力学性能、工艺性能、表面形状等因素确定;

3  普通钢筋材料分项系数取值不应小于1.1,预应力筋材料分项系数取值不应小于1.2。

2.0.5  混凝土结构应根据结构的用途、结构暴露的环境和结构设计工作年限采取保障混凝土结构耐久性能的措施。

2.0.5  本条规定了应采取保证混凝土结构耐久性的措施,水平与现行国家标准相当。

耐久的混凝土结构,是指在设计工作年限内,在不丧失重要用途或不需要过度的不可预期的维护条件下,能够满足结构的使用性、承载能力及稳定性要求。混凝土结构耐久性的主要影响因素除了原材料及配合比设计等自身因素外,结构的用途(比如承受的作用)、预期服役时间和服役过程中结构的暴露环境是主要因素,因此,混凝土结构应当考虑结构用途、结构设计工作年限及结构暴露环境因素,采取保证混凝土、钢筋和预应力筋的耐久性的针对性设计措施、施工措施、维护措施。

环境类别是混凝土结构暴露环境条件的分类,混凝土结构暴露的环境条件是指混凝土结构表面所处的环境状况,是影响混凝土结构耐久性的外因之一,一般是指除混凝土结构所承受的机械作用(直接作用和间接作用)外,混凝土结构表面所处的物理条件和化学条件。目前,我国各行业对环境分类并不完全一致,也反映了各行业对混凝土耐久性的考虑因素并未达成统一。国家标准《混凝土结构设计规范》gb 50010-2010(2015年版)第3.5.2条给出了一般混凝土结构的环境分类方法,可供参考。

2.0.6  钢筋混凝土结构构件、预应力混凝土结构构件应采取保证钢筋、预应力筋与混凝土材料在各种工况下协同工作性能的设计和施工措施。

2.0.6  钢筋混凝土构件、预应力混凝土构件是由普通钢筋、预应力筋与混凝土材料有机结合形成的结构构件,两种材料的协同工作是混凝土结构的基本要求,必须采取可靠、适宜的设计措施和施工措施予以保证。

对于钢筋混凝土构件和有粘结预应力混凝土结构构件,普通钢筋、预应力筋(束)的表面形状或表面处理、变形能力、设计指标取值以及与混凝土的粘结与锚固性能等,均会影响钢筋、预应力筋与混凝土的共同工作,比如钢筋的锚固长度连接区段搭接长度等,必须满足规定的性能要求;对于无粘结预应力混凝土构件,从设计和施工角度,预应力筋的保护及锚固措施对结构或结构构件的协同工作性能都十分重要。

2.0.7  结构混凝土应进行配合比设计,并应采取保证混凝土拌合物性能、混凝土力学性能和耐久性能的措施。

2.0.8  混凝土结构应从设计、材料、施工、维护各环节采取控制混凝土裂缝的措施。混凝土构件受力裂缝的计算应符合下列规定:

1  不允许出现裂缝的混凝土构件,应根据实际情况控制混凝土截面不产生拉应力或控制最大拉应力不超过混凝土抗拉强度标准值;

2  允许出现裂缝的混凝土构件,应根据构件类别与环境类别控制受力裂缝宽度,使其不致影响设计工作年限内的结构受力性能、使用性能和耐久性能。

2.0.9  混凝土结构构件的最小截面尺寸应满足结构承载力极限状态、正常使用极限状态的计算要求,并应满足结构耐久性、防水、防火、配筋构造及混凝土浇筑施工要求。

2.0.10  混凝土结构中的普通钢筋、预应力筋应设置混凝土保护层,混凝土保护层厚度应符合下列规定:

1  满足普通钢筋、有粘结预应力筋与混凝土共同工作性能要求;

2  满足混凝土构件的耐久性能及防火性能要求;

3  不应小于普通钢筋的公称直径,且不应小于15mm

条文说明(节选)普通钢筋、有粘结预应力筋的混凝土保护层厚度,有两个主要作用:一是保证普通钢筋、有粘结预应力筋与混凝土之间的粘结锚固性能,使其共同工作,并完成混凝土构件的基本受力性能要求;二是提供对于普通钢筋、预应力筋受环境影响的保护作用,使其满足结构耐久性要求。混凝土保护层厚度应根据环境类别、普通钢筋和预应力筋种类、普通钢筋锚固及连接性能要求、预应力筋锚固性能要求、普通钢筋的应力水平、混凝土强度等级等因素综合研究确定。

任何条件下,混凝土保护层厚度不应小于15mm,钢筋混凝土构件普通钢筋的混凝土保护层厚度尚不应小于钢筋的公称直径

小编注从混凝土碳化、脱钝和钢筋锈蚀的耐久性角度考虑,不再以纵向受力钢筋的外缘,而以最外层钢筋(包括箍筋、构造筋、分布筋等)的外缘计算混凝土保护层厚度。来源:18g901-1 1.2条,详见:《混凝土保护层(最小保护层)及混凝土结构的环境类别

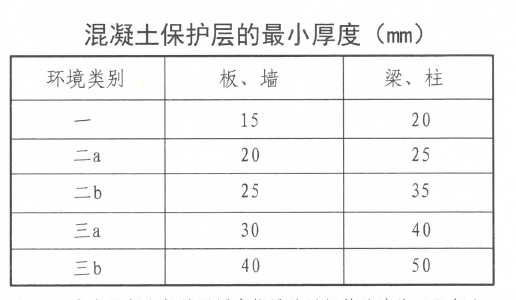

混凝土最小保护层

来源:22g101-1 p57

2.0.11  当施工中进行混凝土结构构件的钢筋、预应力筋代换时,应符合设计规定的构件承载能力、正常使用、配筋构造及耐久性能要求,并应取得设计变更文件

条文说明本条规定了施工中进行普通钢筋、预应力筋代换的技术规定,比现行标准的强制性条文更加全面和严格。

普通钢筋、预应力筋代换均应满足等强代换的原则;除此之外,尚应综合考虑不同钢筋(预应力筋)牌号、直径、束型的差异对构件混凝土保护层厚度、钢筋(预应力筋)锚固性能、普通钢筋搭接性能、钢筋(预应力筋)间距以及最小配筋率、裂缝验算、抗震性能等的影响。同时,明确提出了钢筋(预应力筋)代换应当取得设计单位的设计变更文件。

2.0.12  进行混凝土结构加固、改造时,应考虑既有混凝土结构、结构构件的实际几何尺寸、材料强度、配筋状况、连接构造、既有缺陷、耐久性退化等影响因素进行结构设计,并应考虑既有结构与新设混凝土结构、既有结构构件与新设混凝土结构构件、既有混凝土与后浇混凝土组合构件的协同工作效应。

条文说明(设计类容,作为了解)本条规定了对既有混凝土结构加固、改造工程再设计时的基本技术要求,与国家现行标准基本相当。

既有混凝土结构设计一般适用于下列6种情况:
1、达到设计工作年限后继续延长使用年限;
2、为消除安全隐患而进行的设计校核及处理;
3、改变混凝土结构用途和使用环境而进行的复核性设计;
4、对既有混凝土结构进行改建、改造;
5、扩建既有混凝土结构;
6、因事故或灾后受损而进行的结构修复加固等。
既有混凝土结构设计前,应对其安全性、适用性、耐久性进行鉴定评估,从而确定设计方案。设计方案有两类:复核性验算重新进行设计。为保证结构安全,承载能力极限状态计算及正常使用状态验算及构造措施等均应符合本规范及其他工程建设规范的有关要求。

无论是复核验算和重新设计,均应在对既有混凝土结构性能评定的基础上确定结构设计方案及结构设计参数。既有混凝土结构的再设计应考虑既有结构的现状,通过查阅资料、检测分析确定既有结构的材料性能和几何参数。后加结构的材料性能等则应完全按本规范的规定取值。应注意新旧材料结构间的可靠连接及协同工作状况,并反映既有结构的承载历史以及施工支撑卸载状态对内力分配的影响。
