中天集团安全文明和质量标化样板工程 -龙8long8手机登录

最近网上疯传一组中天集团西安某项目的施工现场的图片,这一系列图片从现场生活、办公区、生产区的安全文明施工建设到质量展示区,给各位网友展示了一个安全文明施工和质量标化施工均值得我们去取经学习的样板工程。

其中生活区和办公区设置篮球场、乒乓球等户外娱乐场区,并综合考虑了停车场的位置安排。各场区交接处均布置有绿化,绿地上通行的小路采用旧方木铺设而成环保而美观。

生活区设置了电影院、阅览室(包括电子阅览室),可起到提高技能储备和丰富施工人员业余生活的作用。

宿舍区床铺、储物柜、空调等生活设施配备齐全,管理严格有序。浴室采用集成式天阳能系统,节能环保。

监控室和会议室(会客室)设置在门卫处,功能集中化是一个不错的尝试。

生产加工区隔栏、木工和钢筋防护棚、室外高低差台阶等设施多采用定性化、工具式定制产品,美观、规整并具有可重复利用性。

其中不得不提的就是其悬挑式脚手架过程采用定型化支架加固措施是一个很好的措施。

现场塔吊集合而成的喷淋系统在控制扬尘和混凝土养护中达到双重作用。

质量控制方面其预制砖集中加工、施工构配件集中码放并配合完善的完善齐全的样板展示区,很好的起到了样板先行的质量提前预控效果。

以下为实地拍摄的图片

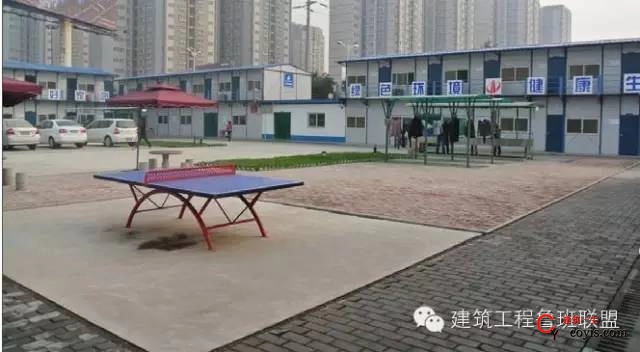

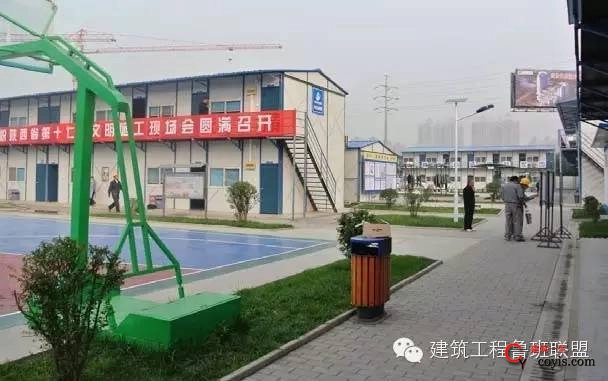

一、生活区、办公区展示

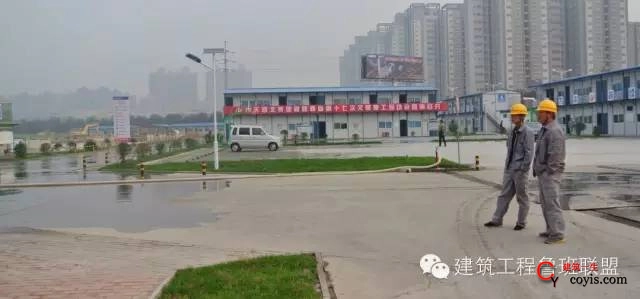

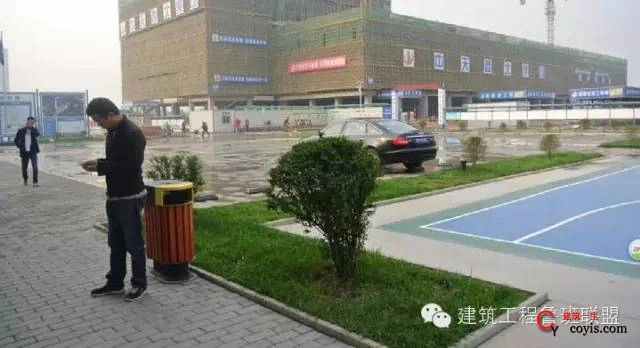

室外地坪铺装:
1、砼、广场砖、绿化有机结合,简洁、大方。
2、大空间采用篮球场、停车位布置合理。

庭院用旧方木和绿化结合布置,环保、美观。

庭院用旧方木和绿化结合布置,环保、美观。

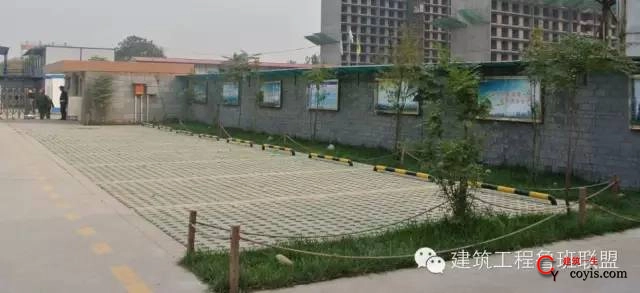

停车位:广场砖、草坪砖铺设整齐,黄色分割线和档杆设置到位,并与绿化有机结合。

施工现场停车位 施工现场停车位

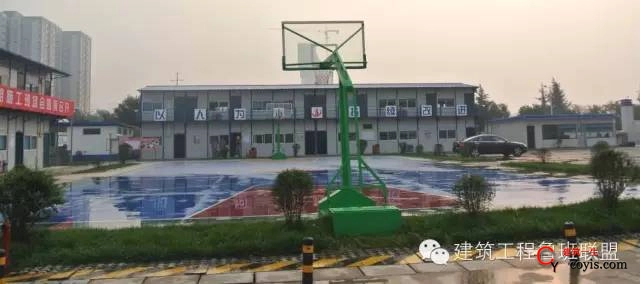

篮球场地坪漆分色涂刷,绿化配置美观。

施工现场篮球场

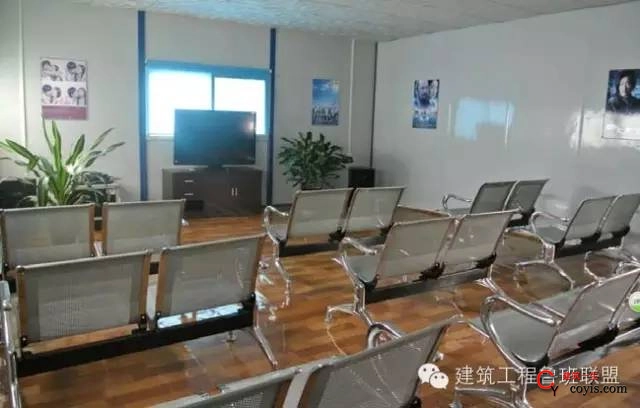

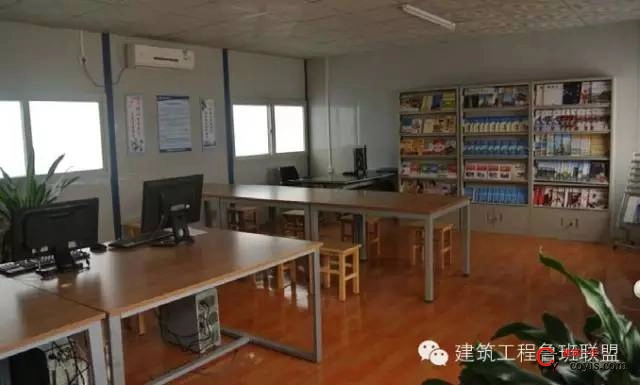

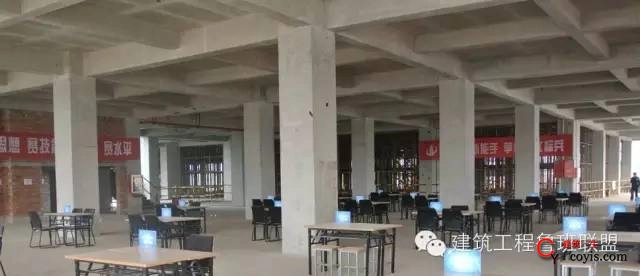

设置放映室、电子阅览室、阅览室,文化氛围浓厚。

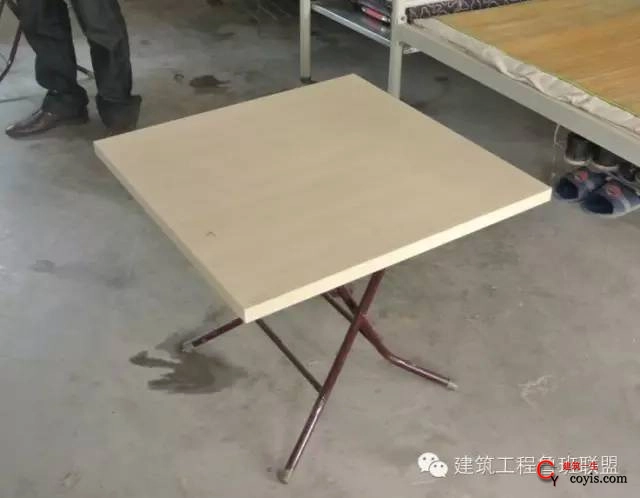

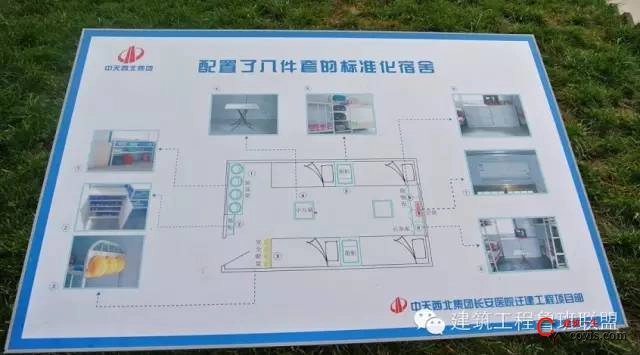

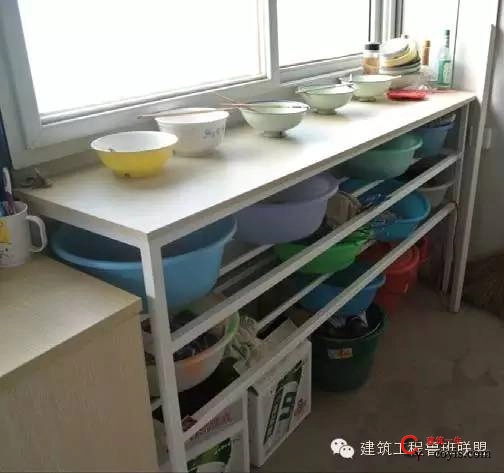

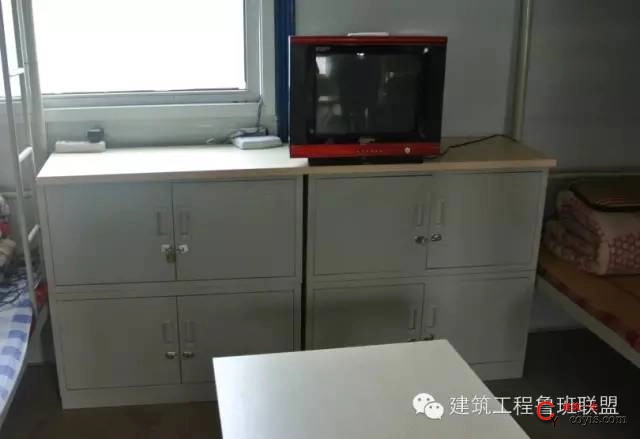

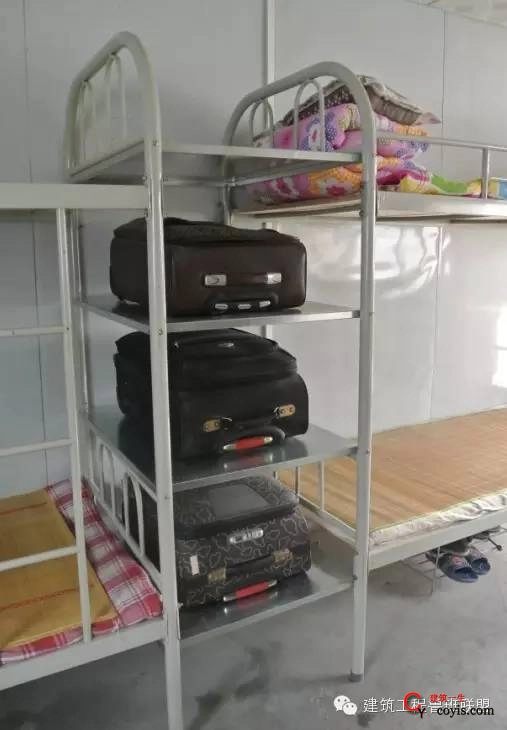

工人宿舍配备八件套

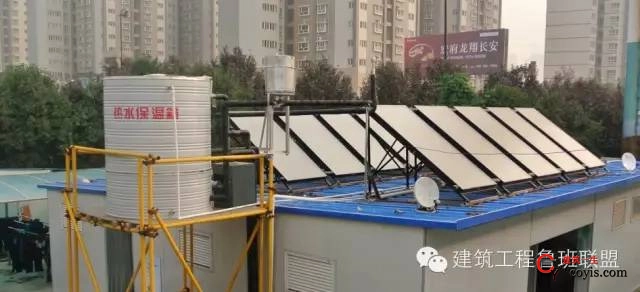

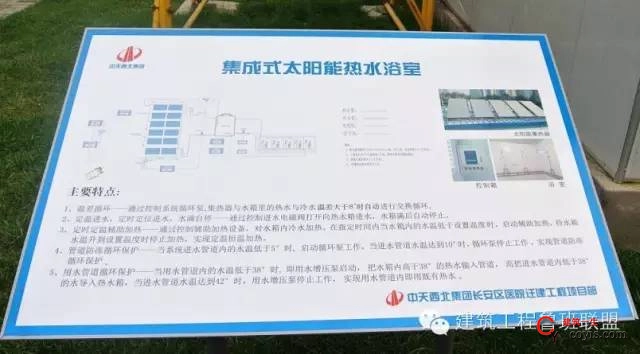

浴室采用集成式太阳能系统。

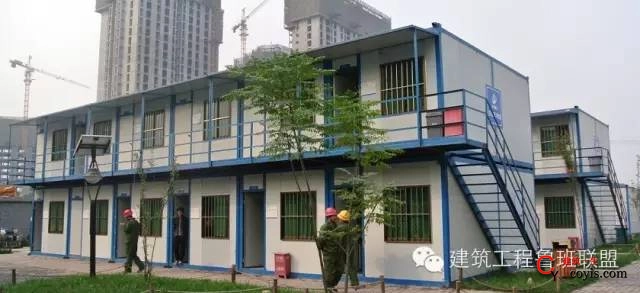

宿舍楼、浴厕、洗衣台采用集装箱和不锈钢定型化设施。

二、生产区展示

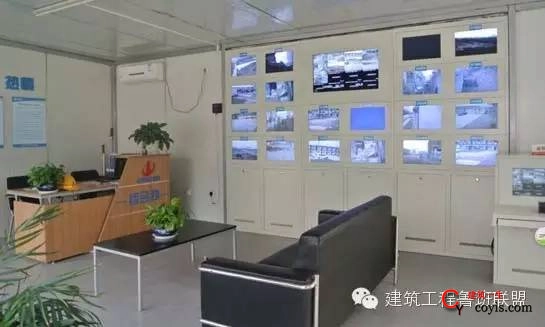

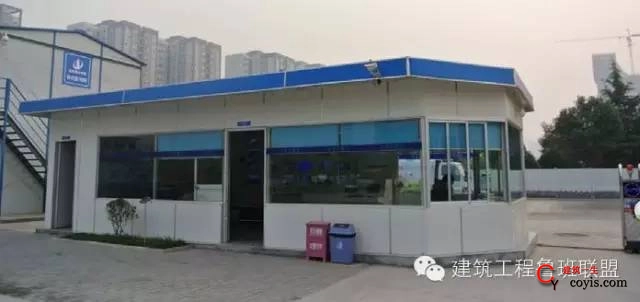

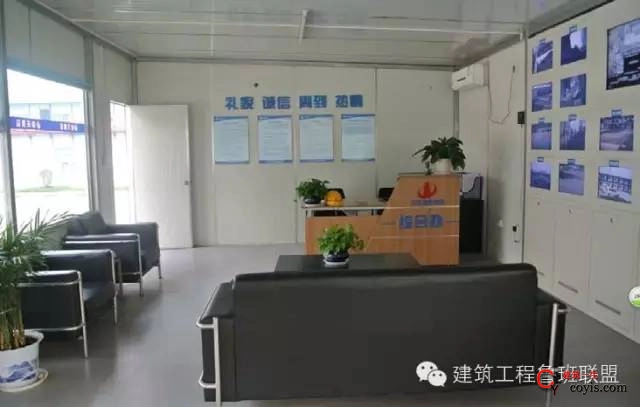

门卫设置大型监控室兼会客室。

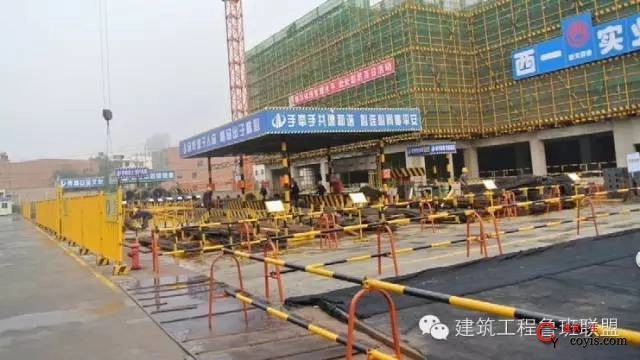

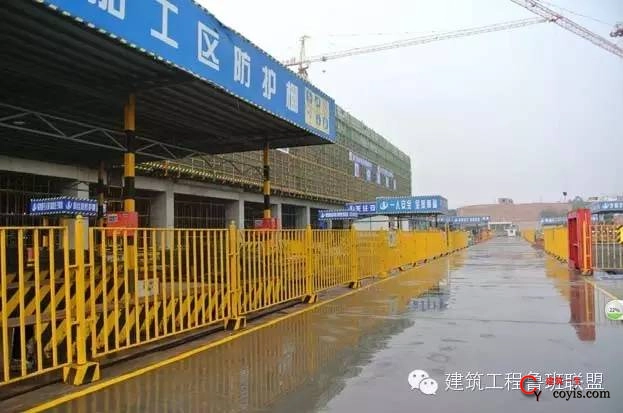

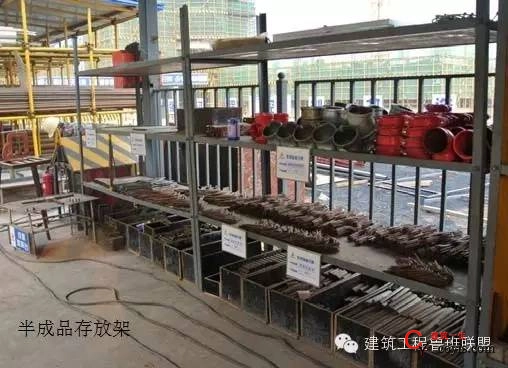

生产区加工、堆放分区策划细致,定型化围挡隔离到位,材料堆放整齐,道路两侧黄漆标识清晰。

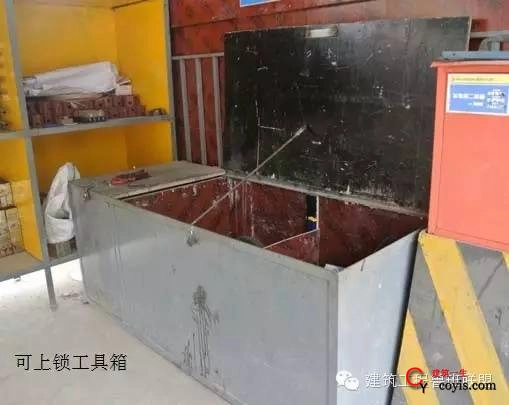

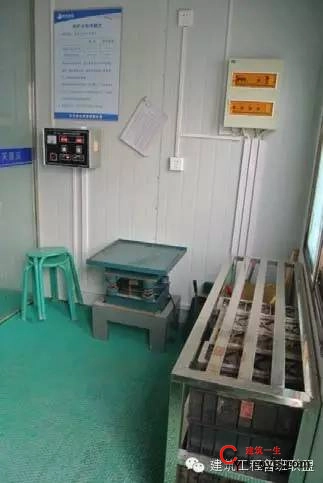

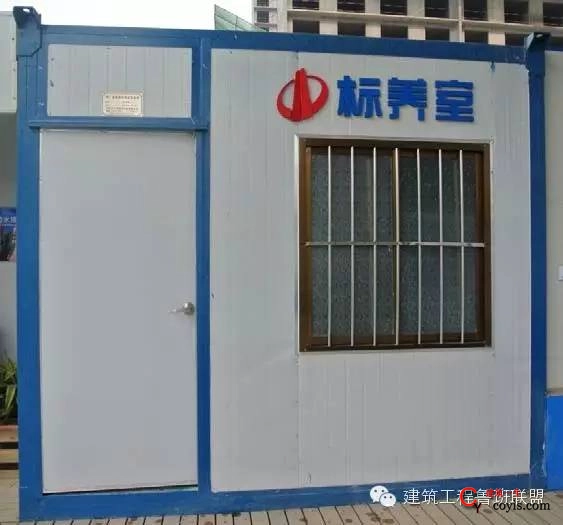

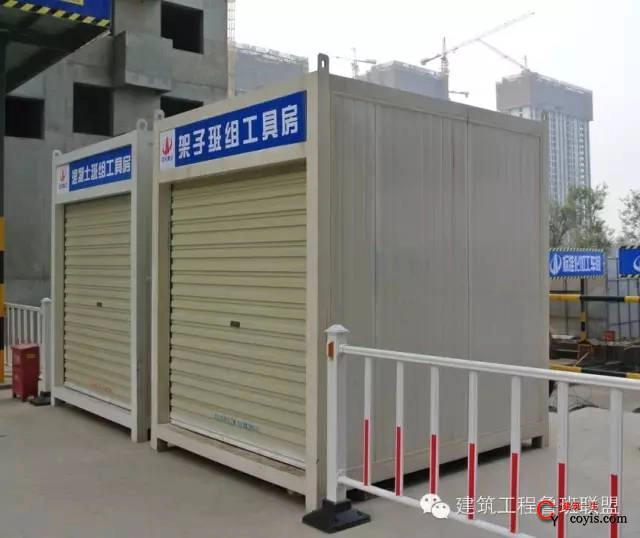

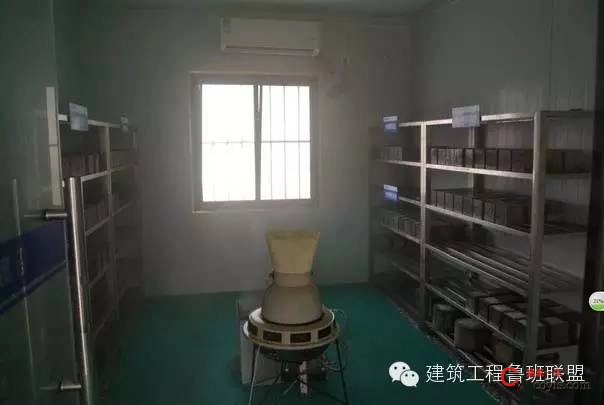

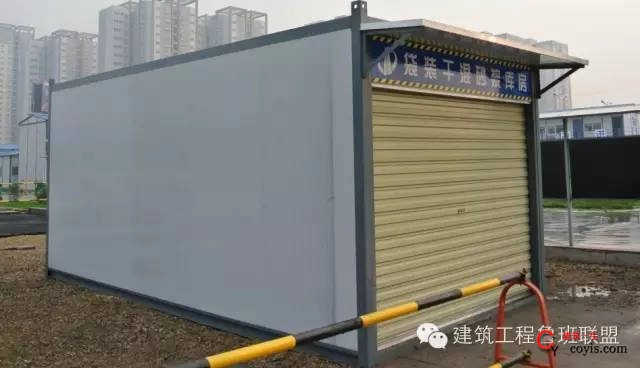

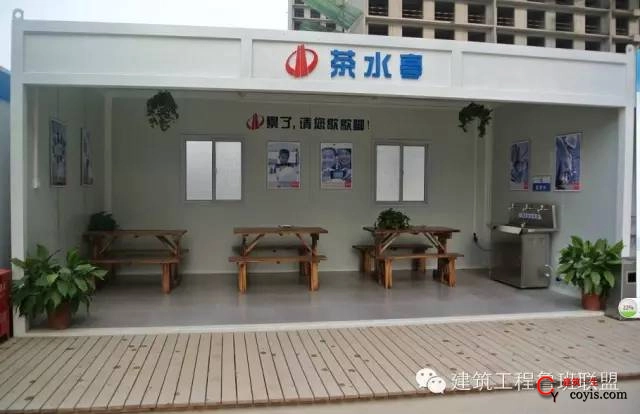

茶水亭、标养室、仓库、班组工具间采用集装箱。

施工现场茶水亭 施工现场标养室

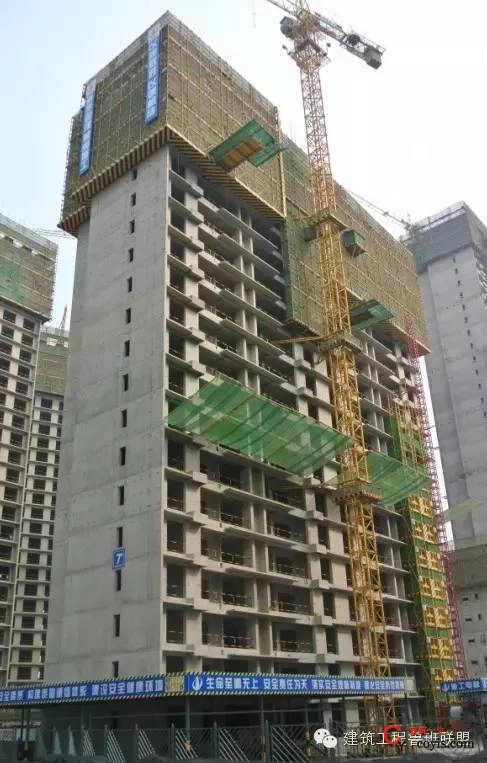

外架采用定尺折形钢板铺设,层间隔离采用定型化支架。

外架采用定尺折形钢板铺设,层间隔离采用定型化支架。

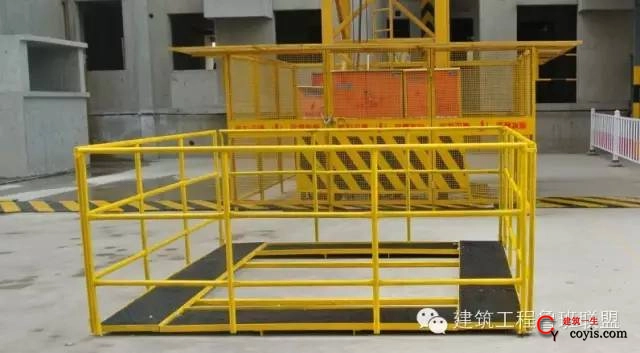

塔吊附墙操作平台采用定型化制作,底部围挡有防攀爬措施。

塔吊附墙操作平台采用定型化制作,底部围挡有防攀爬措施。

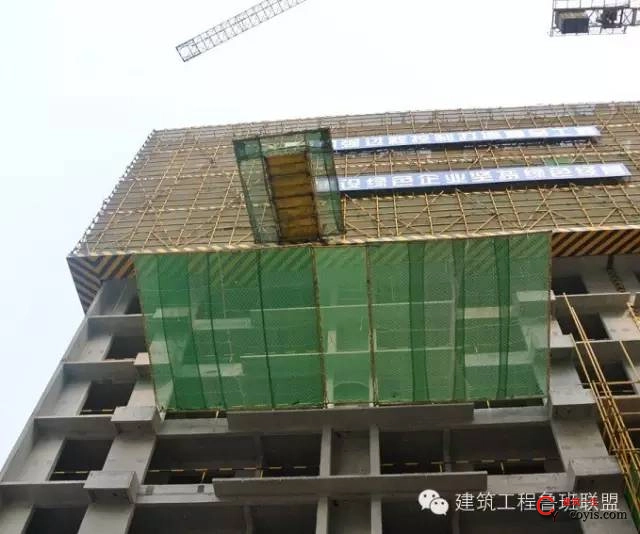

悬挑式卸料平台两侧设置和下方设置悬挑平网防护。

悬挑式卸料平台两侧设置和下方设置悬挑平网防护。

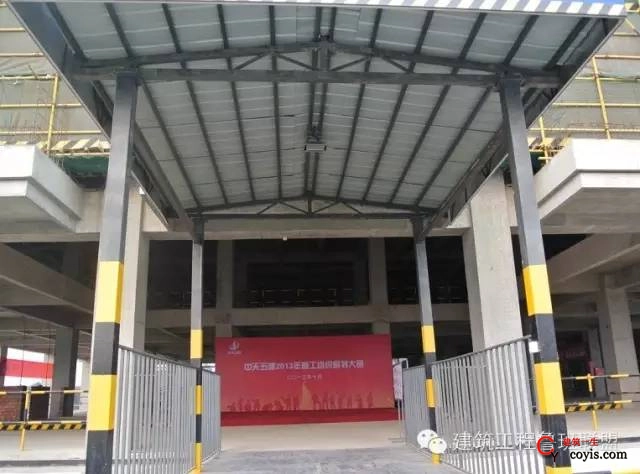

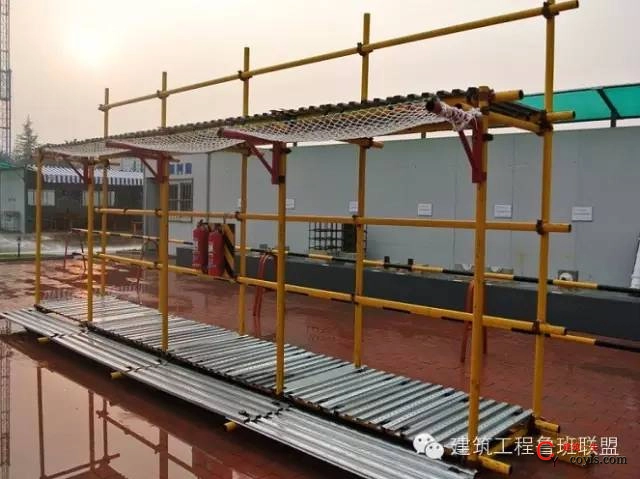

各类防护棚定型化指定厂家制作。

各类防护棚定型化指定厂家制作。 各类防护棚定型化指定厂家制作。

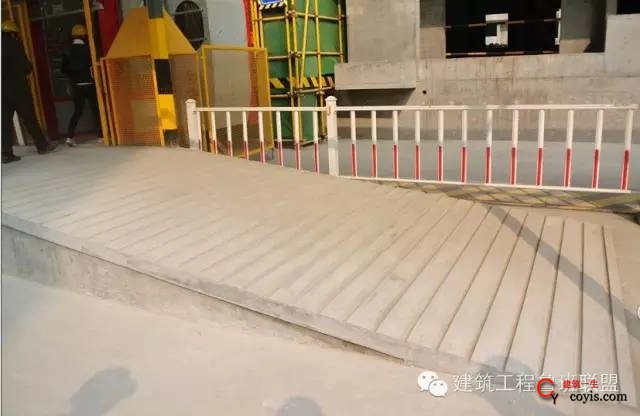

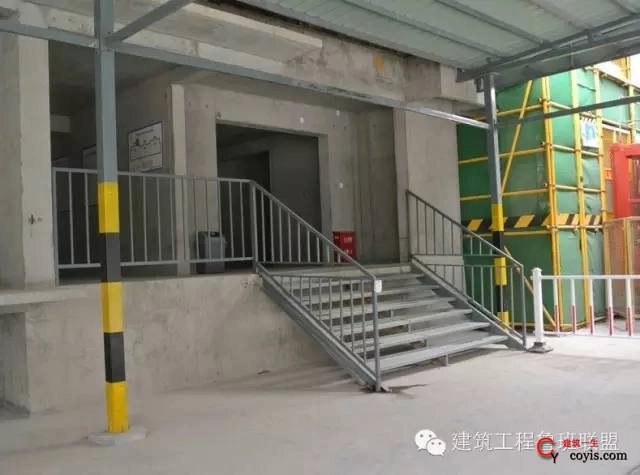

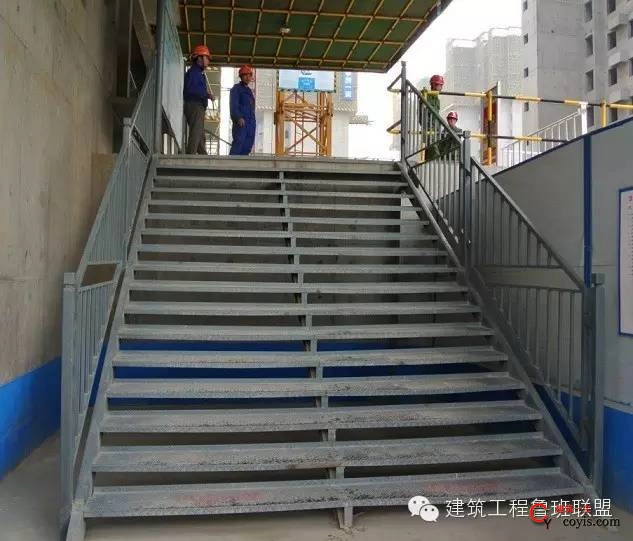

❖室内外高差采用定型化踏步。

室内外高差采用定型化踏步 室内外高差采用定型化踏步

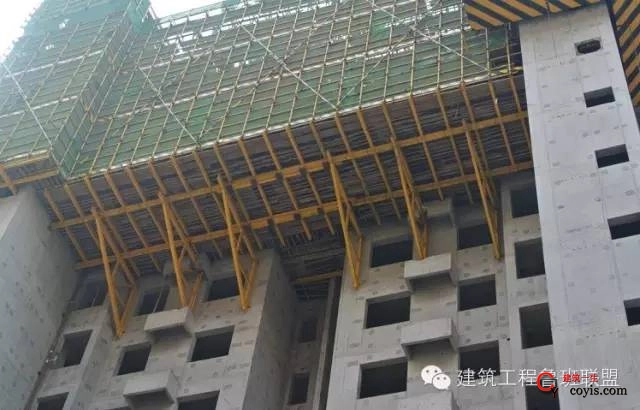

❖悬挑式脚手架悬挑过长采用定型化支架加固。

悬挑式脚手架悬挑过长采用定型化支架加固

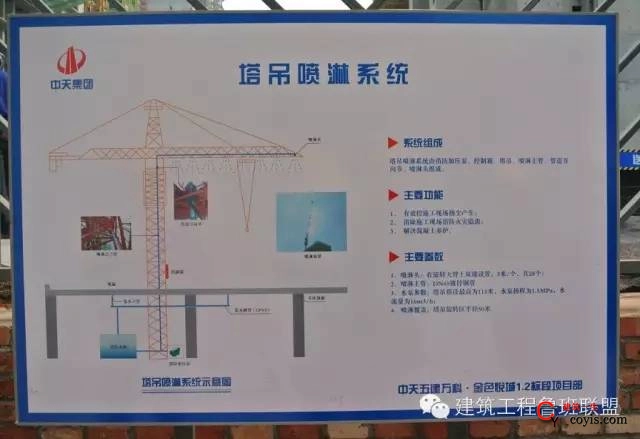

施工现场设置塔吊喷淋控制扬尘、砼养护。

施工现场设置塔吊喷淋控制扬尘、砼养护

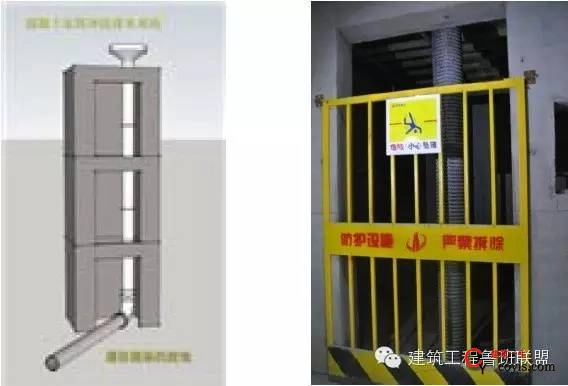

利用现场楼层电梯井安装排水管道,将冲洗砼泵管的污水通过排水管排到沉淀池,排水管采用φ200mm/pvc,底部弯头采用铸铁材质。

施工现场沉淀池

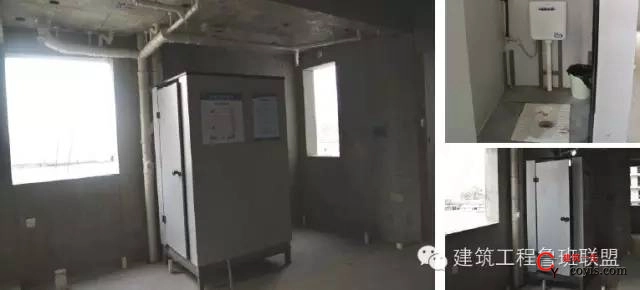

楼层设置移动厕所,保洁用水由楼层施工用水管道引入,排水按照工程设计图纸提前安装排水管道排放。

楼层设置移动厕所

悬挑架体每两步设置一道踢脚板,色标纹路方向一致。

悬挑架体每两步设置一道踢脚板,色标纹路方向一致。

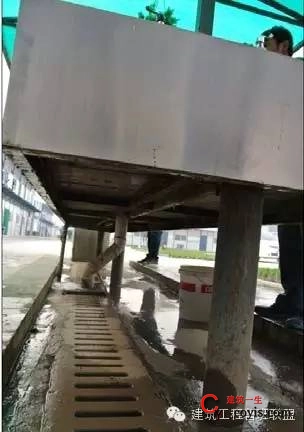

人货梯进料平台收面细则。

人货梯进料平台收面细则。

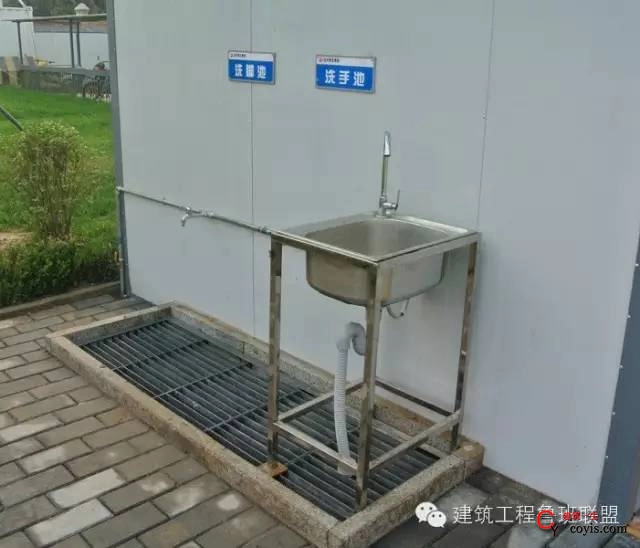

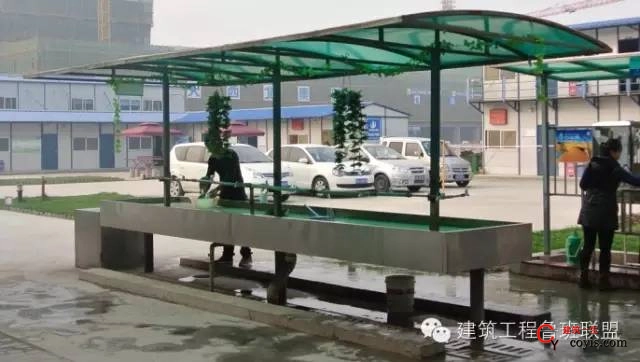

现场设置洗手、洗脚池。

现场设置洗手、洗脚池。

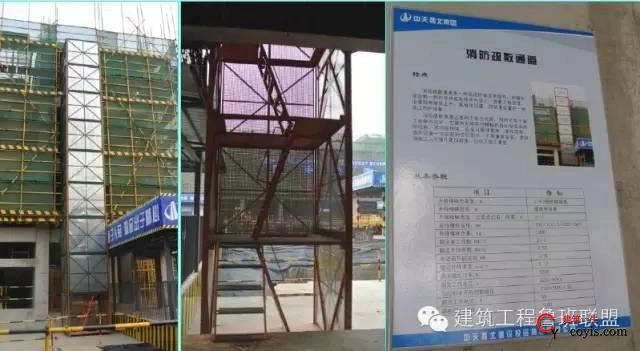

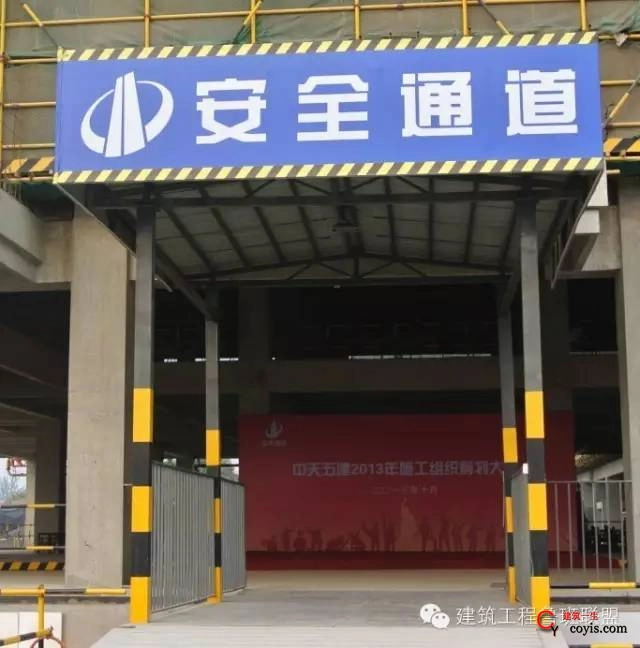

现场设置消防疏散通道。

现场设置消防疏散通道。

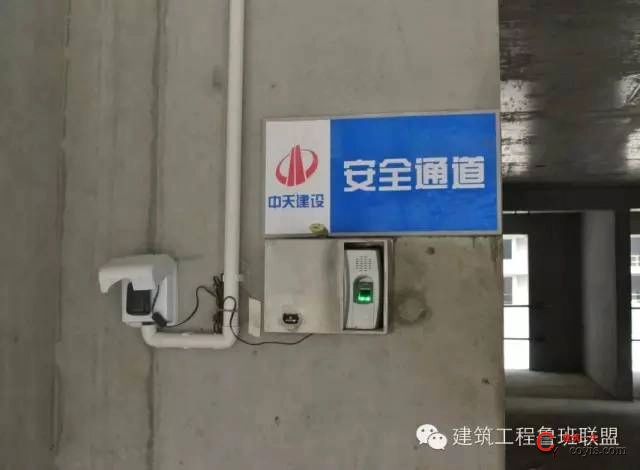

施工现场设置项目保安巡逻考勤点。

施工现场设置项目保安巡逻考勤点。

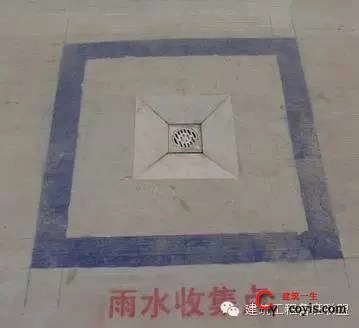

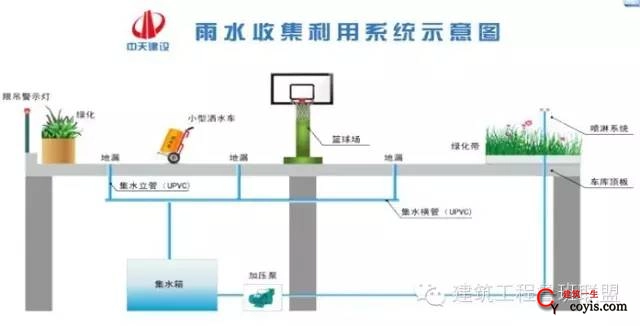

地下室顶板设置雨水收集系统

地下室顶板设置雨水收集系统 地下室顶板设置雨水收集系统

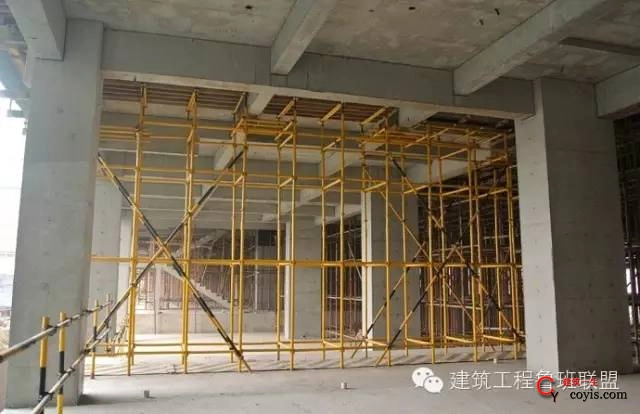

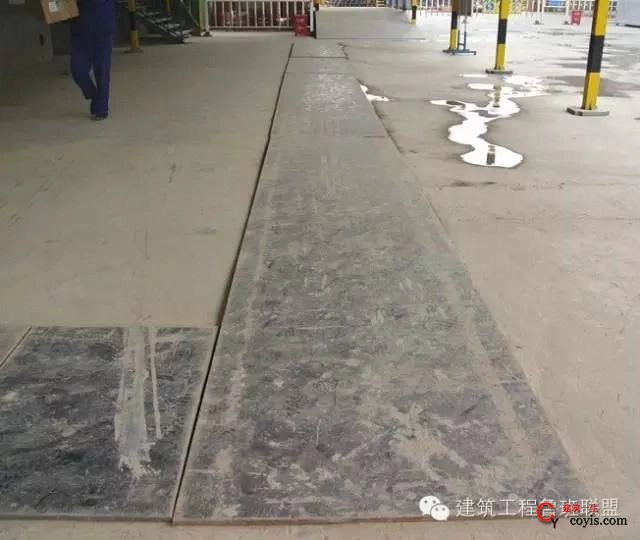

后浇带设置独立支撑体系,整齐美观,采用定型化钢板覆盖。

后浇带设置独立支撑体系,整齐美观,采用定型化钢板覆盖。 后浇带设置独立支撑体系,整齐美观,采用定型化钢板覆盖。

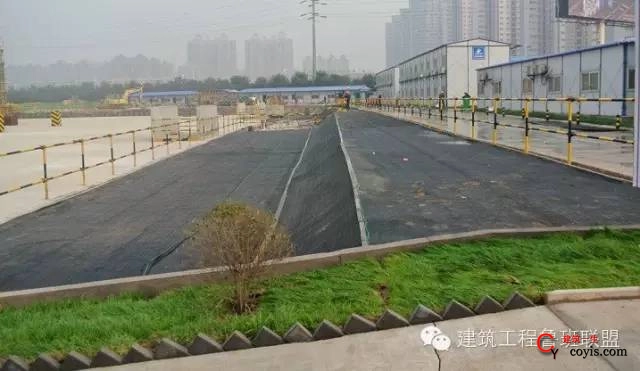

现场裸露土方覆盖,控制扬尘。

现场裸露土方覆盖,控制扬尘。

三、质量展示

现场设置标准车间,并正常运行。

现场设置标准车间,并正常运行。

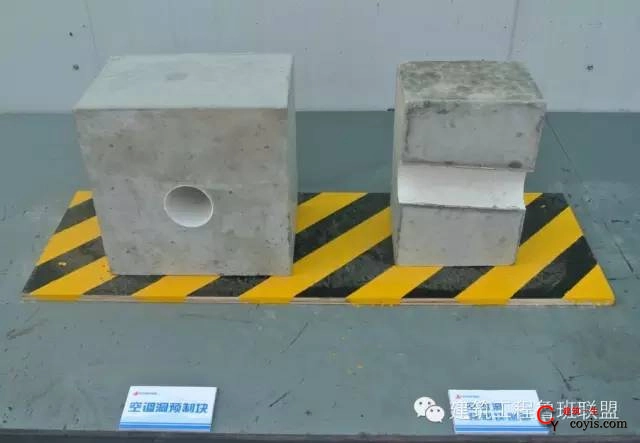

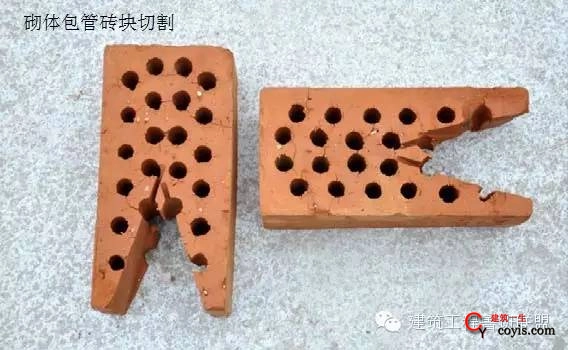

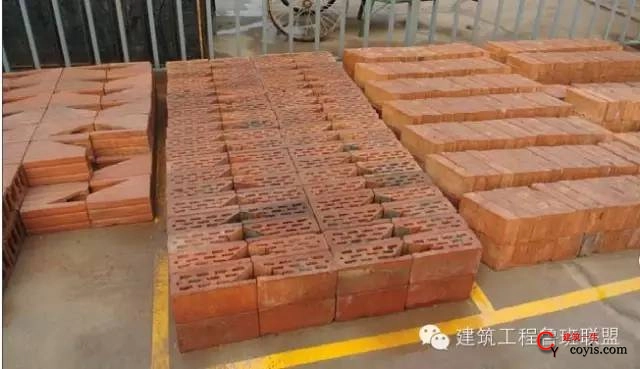

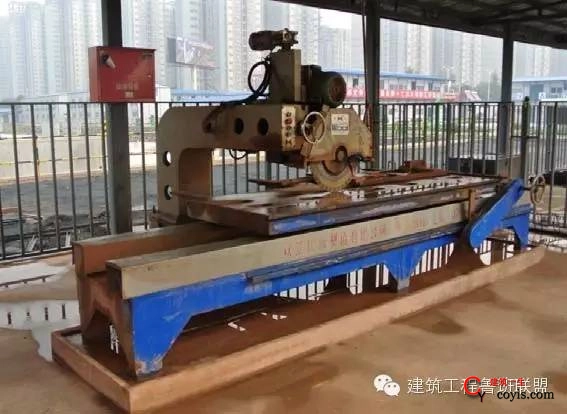

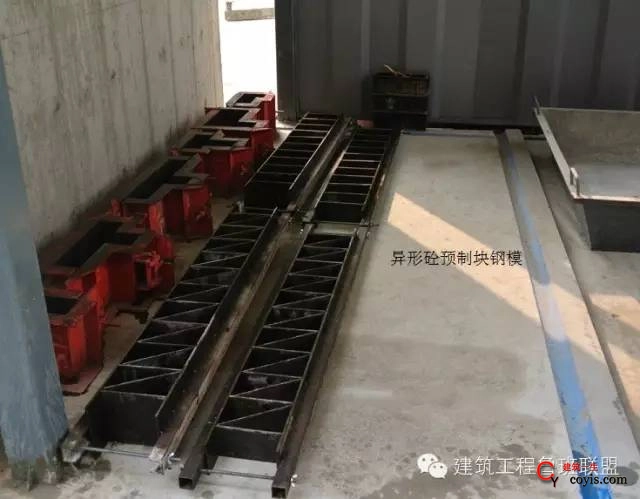

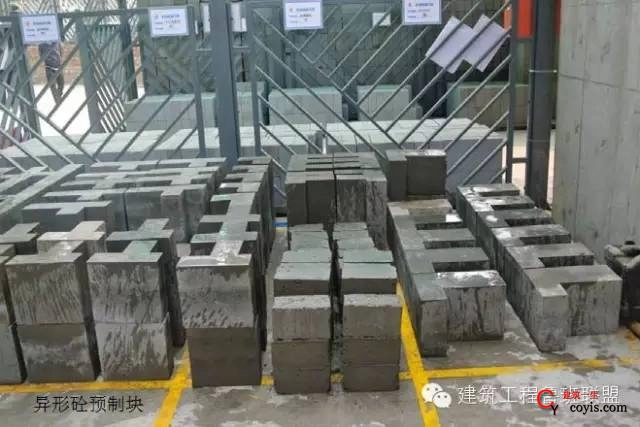

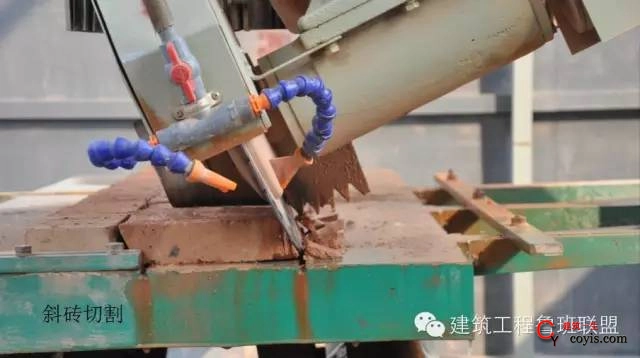

预制砌块加工车间

预制砌块加工车间 预制砌块加工车间 预制砌块加工车间 预制砌块加工车间

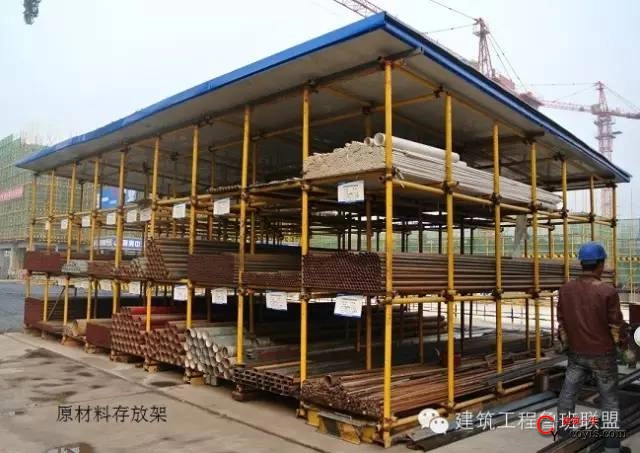

水电加工车间

水电加工车间 水电加工车间 水电加工车间

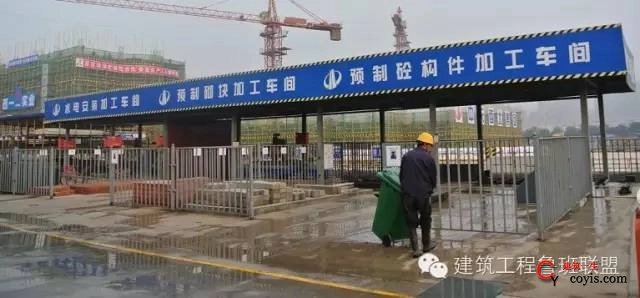

预制砼构件加工车间,加工场地设置排水沟。

预制砼构件加工车间,加工场地设置排水沟。

预制砼构件加工车间,加工场地设置排水沟。

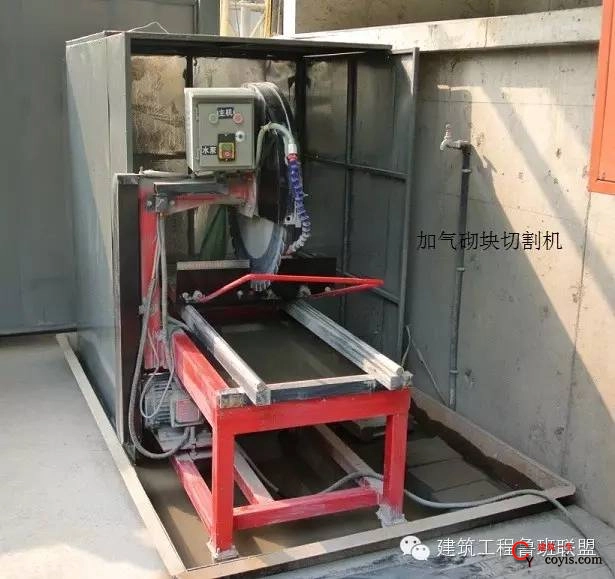

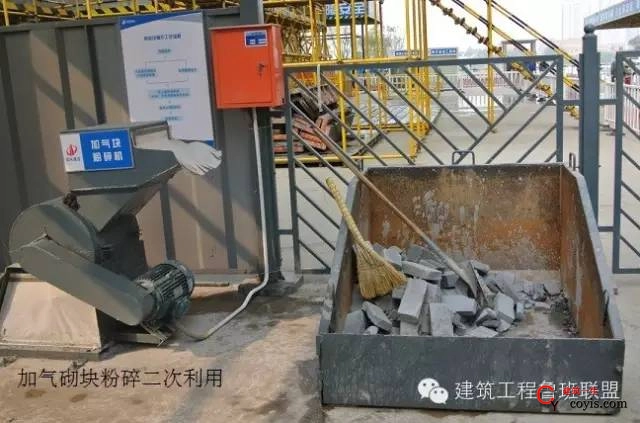

加气砌块加工车间

加气砌块加工车间 加气砌块加工车间

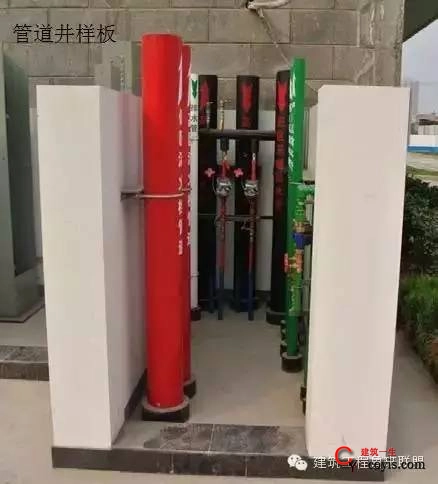

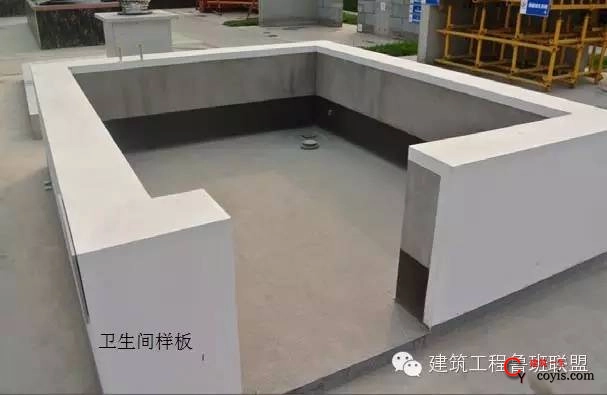

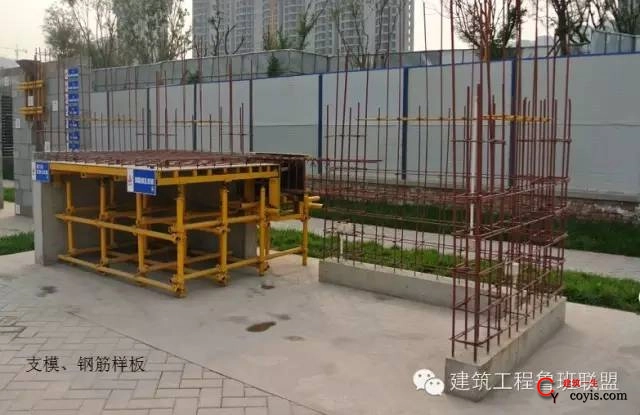

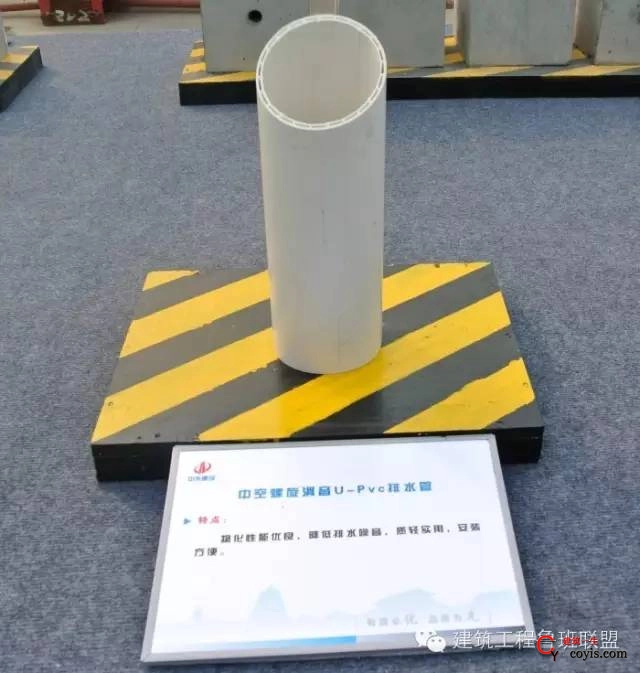

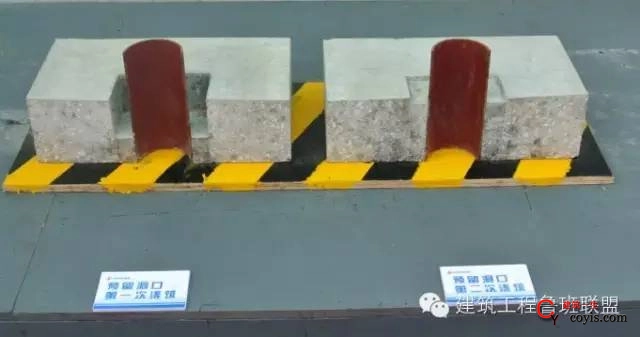

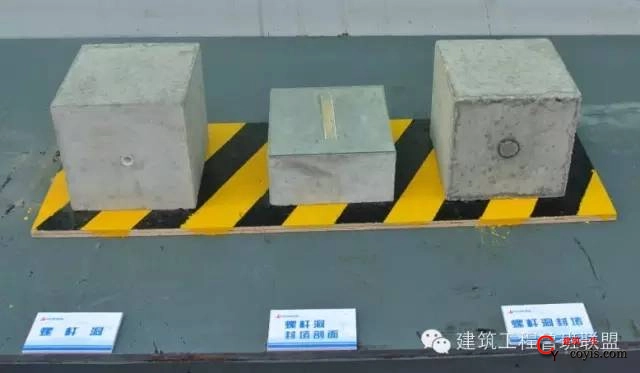

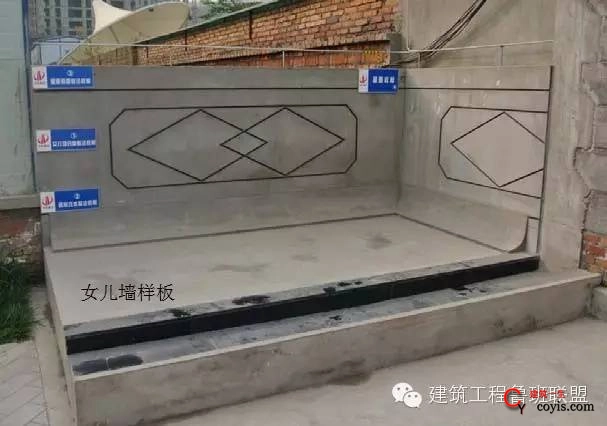

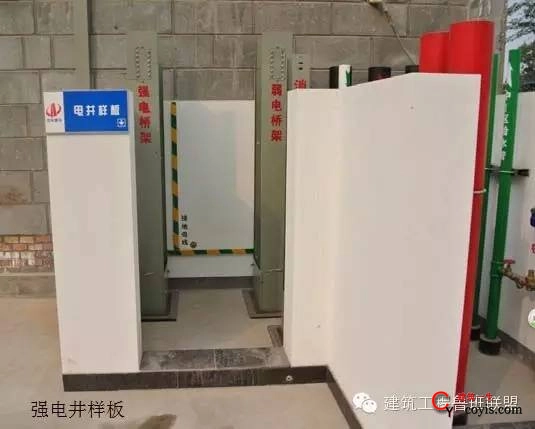

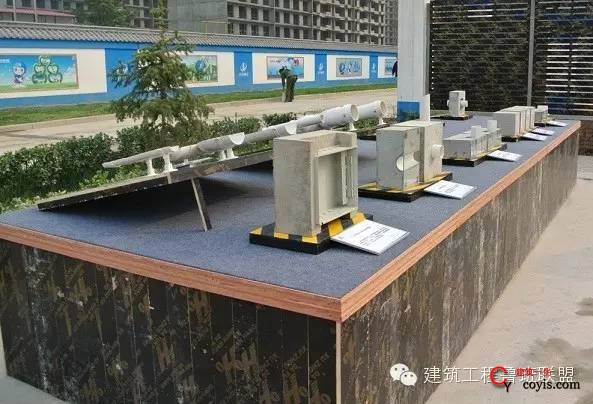

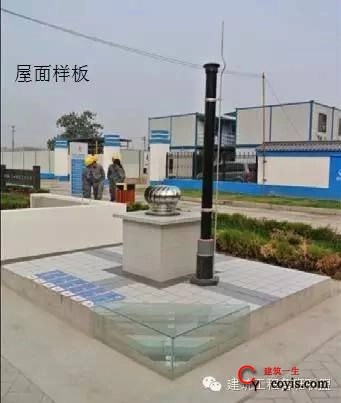

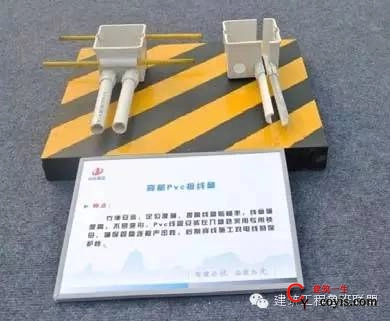

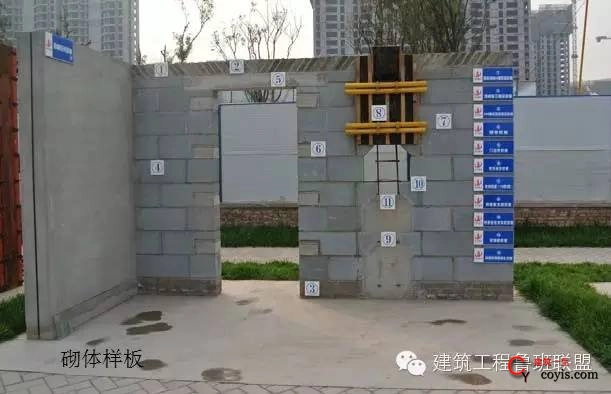

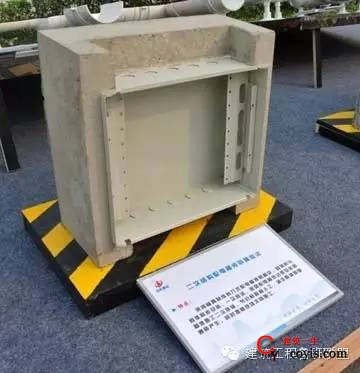

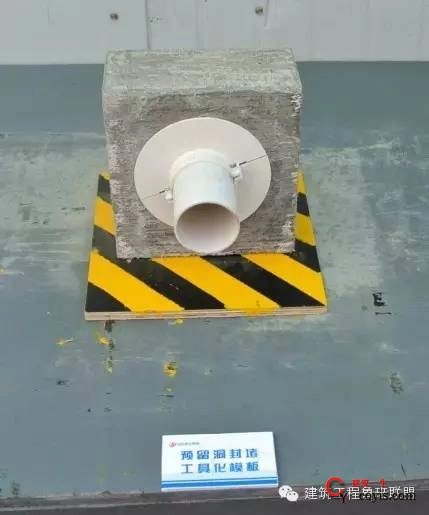

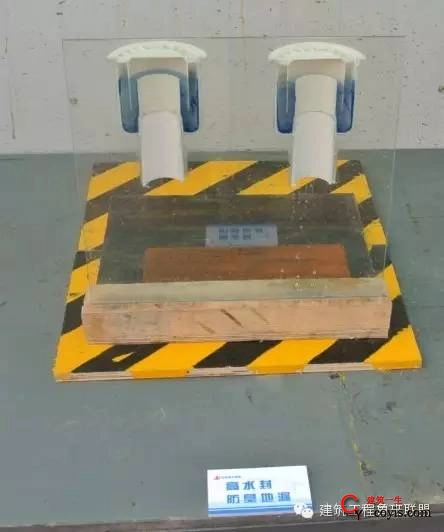

移动式室外样板展示区,品种创新。

移动式室外样板展示区,品种创新。

移动式室外样板展示区,品种创新。 移动式室外样板展示区,品种创新。 移动式室外样板展示区,品种创新。 移动式室外样板展示区,品种创新。 移动式室外样板展示区,品种创新。 移动式室外样板展示区,品种创新。 移动式室外样板展示区,品种创新。 移动式室外样板展示区,品种创新。 移动式室外样板展示区,品种创新。 移动式室外样板展示区,品种创新。 移动式室外样板展示区,品种创新。 移动式室外样板展示区,品种创新。 移动式室外样板展示区,品种创新。

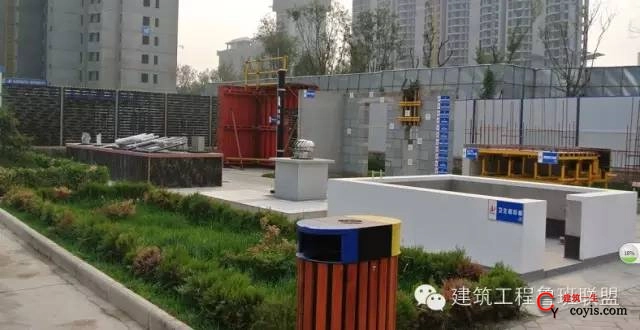

室外样板展示区全景

室外样板展示区全景 室外样板展示区全景 室外样板展示区全景 室外样板展示区全景 室外样板展示区全景 室外样板展示区全景 室外样板展示区全景 室外样板展示区全景

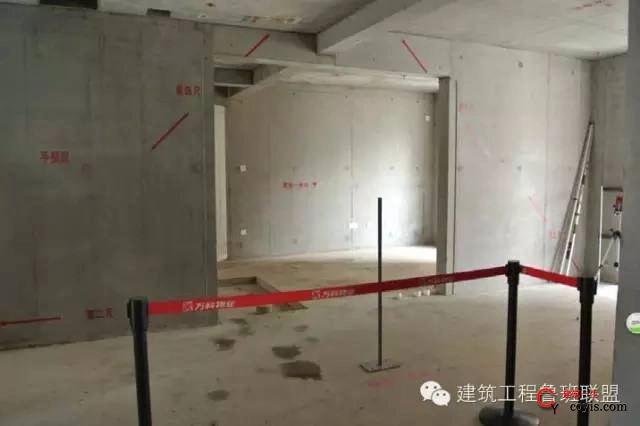

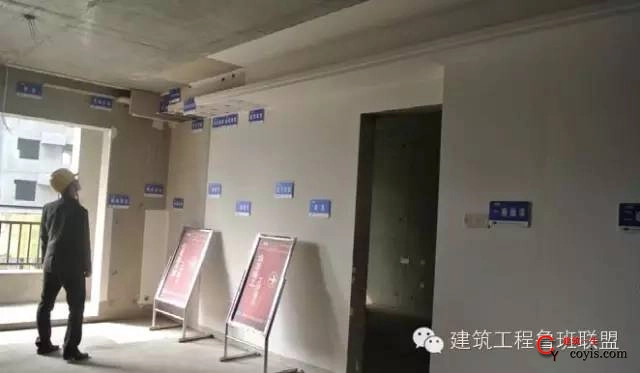

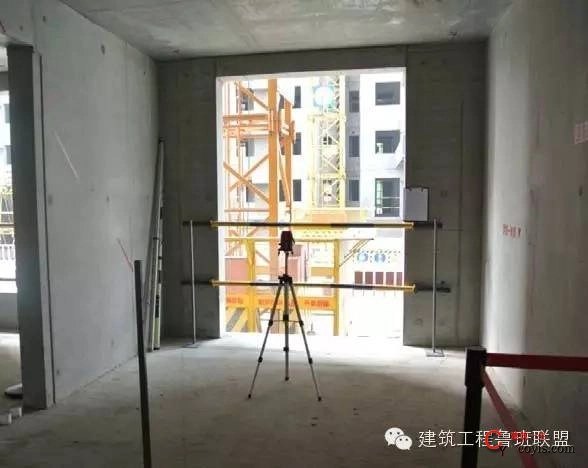

室内样板:万科a5实测实量方法展示和体验区设置。

室内样板:万科a5实测实量方法展示和体验区设置。 室内样板:万科a5实测实量方法展示和体验区设置。

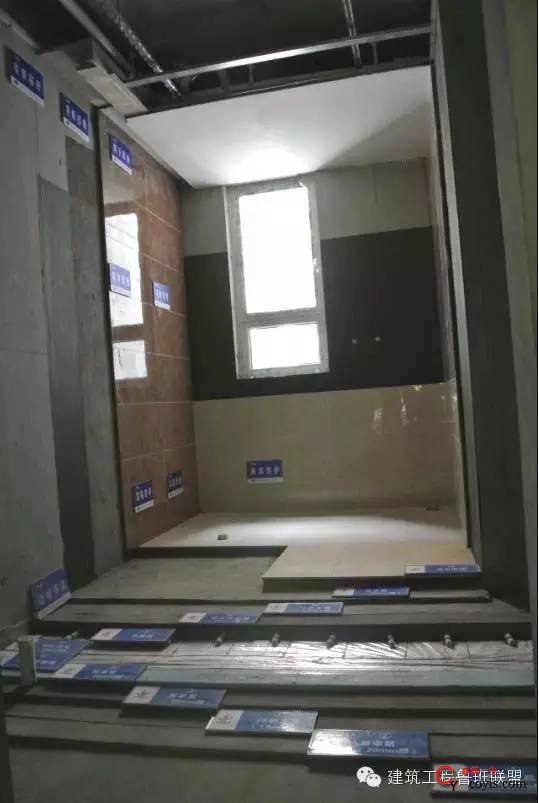

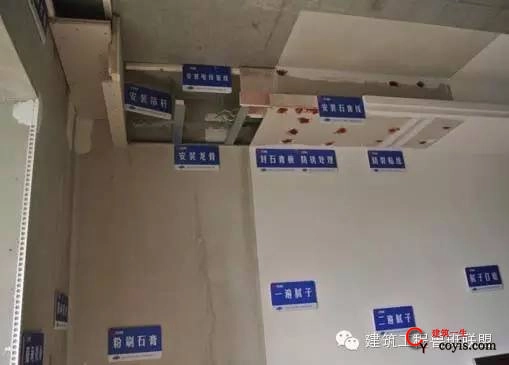

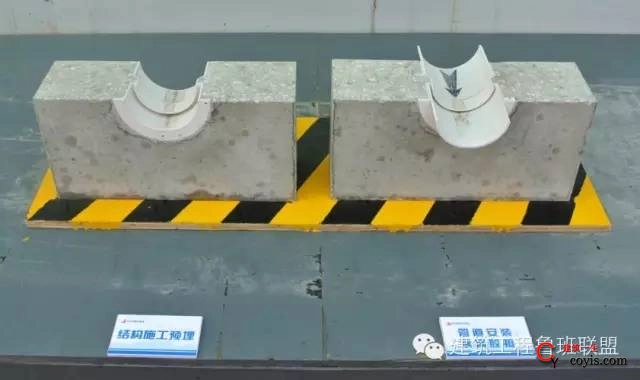

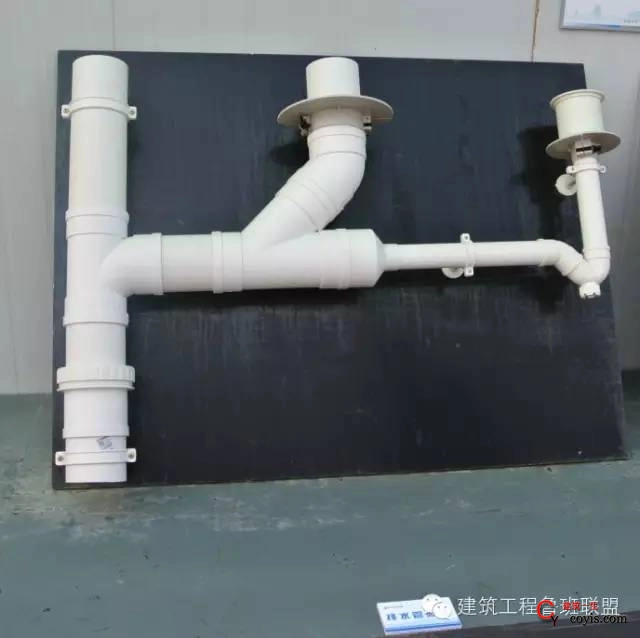

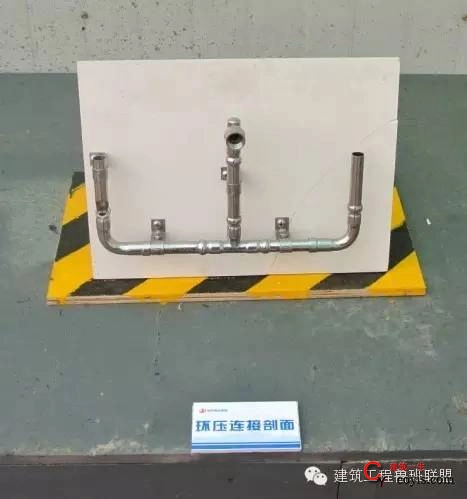

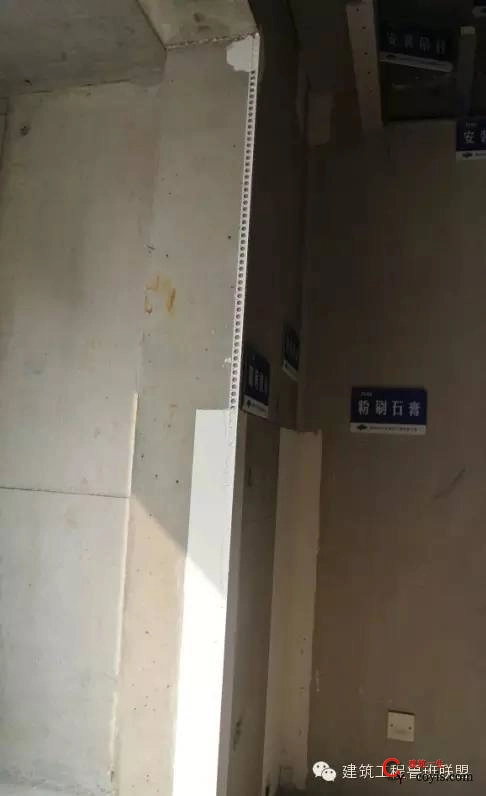

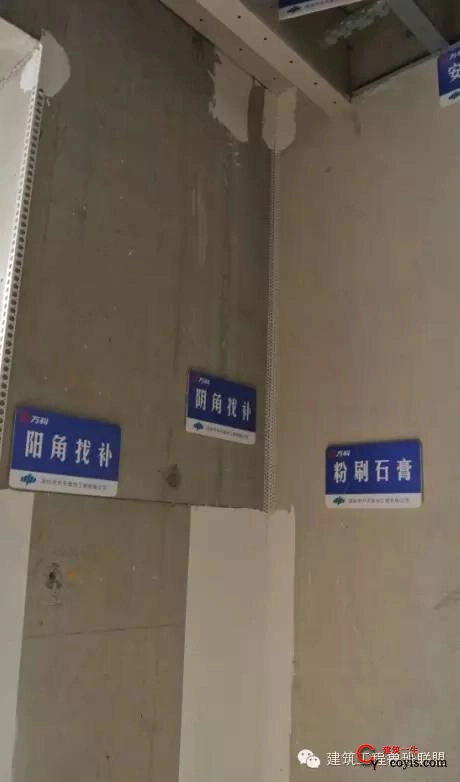

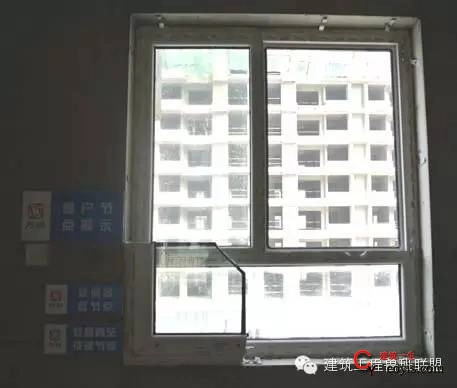

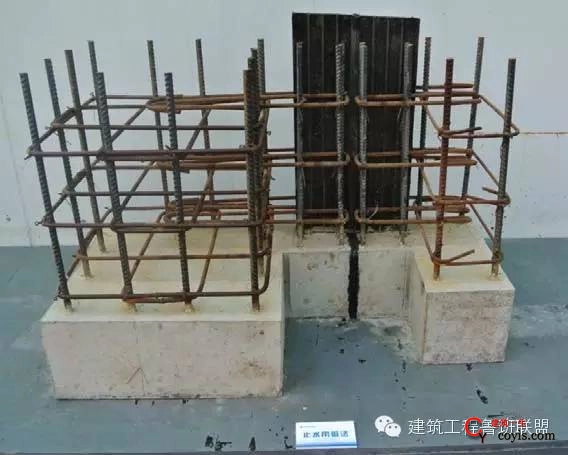

室内样板:各工序采用剖面展示。

室内样板:各工序采用剖面展示。 室内样板:各工序采用剖面展示。 室内样板:各工序采用剖面展示。 室内样板:各工序采用剖面展示。 室内样板:各工序采用剖面展示。 室内样板:各工序采用剖面展示。 室内样板:各工序采用剖面展示。

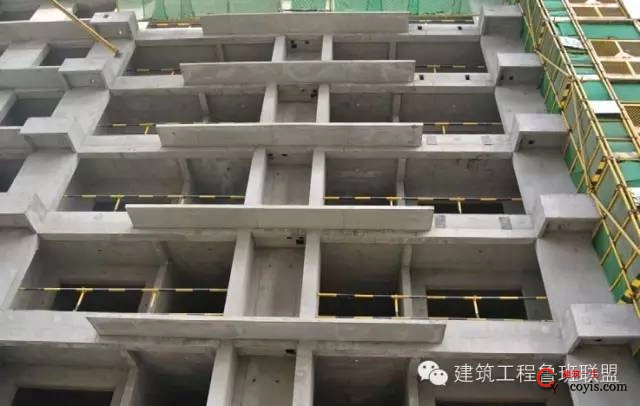

实体结构色泽一致、阴阳角方正、尺寸准确、观感质量好。

实体结构色泽一致、阴阳角方正、尺寸准确、观感质量好。 实体结构色泽一致、阴阳角方正、尺寸准确、观感质量好。 实体结构色泽一致、阴阳角方正、尺寸准确、观感质量好。
